说下家用空调

空调就是向一定密闭的空间和区域，输入经过处理过的空气的设备。

空调有除湿，降温，升温的作用，效果明显

空调四大件：蒸发器、冷凝器、节流装置、压缩机，这是最重要的

室内机：面板、蒸发器、贯流（离心）风扇及其电机、电机护罩、轴承

室外机：外观钣金件、冷凝器、压缩机、轴流风扇及其电机、隔离板、隔音棉

空调室外机的内部结构

空调工作原理通俗易懂如下：

空调机在制造冷气时，压缩器通过蒸汽分离阀(把室内温度交换到机箱里的机器)内的室内气体交换到压缩器里，通过压缩器的工作加强压力把这些气体温度较高的蒸汽通过机箱内的导管通往制冷器，制冷器开始工作，通过高压，把这些空气压缩，温度升高，空气就变成了水蒸气。

这些水蒸气的温度也慢慢变冷，然后水蒸气再通过滤网过滤掉不需要的混杂空气，通过管道进入排放档，冷空气排放在房间，这样就是冷气的工作原理，然后机箱不断循环这样的步骤，散发连续的冷气。

空调机的构造：

空调机一般有大型空调和小型空调之分，它们的构造差不多，都是由封闭式的外壳作为构造，内部主要由压缩器，制冷器，滤网，排放档，蒸汽分离阀还有它的安全保护部件构成，大型的空调机体积较大，当然它所制造的风力也更强，一般适用于酒店，餐厅，咖啡馆等大众场合，小型空调机一般为家用型，耗电少。

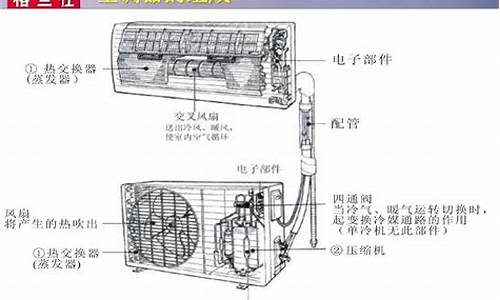

外部空调的结构图如下:

空调室外机的结构介绍

1.压缩机

空调最重要的部分相当于空调的心脏。它的作用是实现热量的循环。它是把机器产生的热量从吸热部分转移到放热部分的泵。压缩机需要温度继电器的配合，温度继电器位于压缩机的头部。当温度高时，压缩机会因为温度高而停止运转。

2.风扇

加速室外机空气传输的是风扇的效率，风扇旋转的方向是一定的。

3.毛细管组件

毛细管组件包括毛细管和止回阀。单向阀广泛应用于空调室外机中，由辅助毛细管和单向阀组成。不同型号空调的单向阀组件都差不多。单向阀上有一个箭头，表示气流只能按箭头方向流动，反方向就会停止，只能通过辅助毛细管。

安装在室外机后下方的单向阀总成通常覆盖有黑色阻尼块，阻尼块上覆盖有沥青，用于消音。单向阀总成只在空调制热过程中使用，制冷时不起作用。止回阀组件在加热中的作用是增加制冷剂的流动阻力。

降低制冷剂的流速，使制冷剂在室外机中充分蒸发，使压缩机排出的制冷剂气体变成制冷剂液体，提高空调的制热效果。

扩展信息:

恒速和变频的选择

家用空调分为变频和定速。同样数量的空调调节室内温度的能力大于定速空调。变频空调性价比相对较高，更节能。此外，变频空调还能精确控制温度，在某个程序上预防“空调病”。

1.定速空调的耗电量:定速空调的启动电流是额定电流的几倍，运行中定速空调频繁启停，耗电量很大。定速空调在运行中以额定大功率保持制热。室温升至空调设定温度加1度后，空调停止。

空调停止后，当室温降至空调设定温度负1度时，空调再次启动，以此类推。制冷也是。定速空调冬季制热能力不足，有电辅助加热元件，能效比只有1。定速空调的电辅助加热功率为1~2kW，耗电量较大。

2.变频空调的节电:

变频空调的启动是软启动，没有冲击电流，不浪费电。变频空调运行过程中，温度以高频率上升。当室温达到空调设定温度时，空调不停机切换到低频运行进行保温。连续低频运行的功耗只有额定功率的三分之一甚至四分之一。变频空调没有耗电多的电辅助加热元件。
