抽水马桶构造-抽水马桶构造及原理

马桶的内部构造图：

抽水马桶的工作原理大致都是围绕着它只要的组成部分来的，即是当我们用完抽水马桶后，会按下水箱上面的防水按钮，此时按钮通过杠杆会将水塞拉起来。

此时，水箱里面的水就会流出来，当水箱里面的水被放完后，出口塞就会自动落下，以此来堵住可出水口，然后浮球会因为水箱内的水面下降，带动着杠杆将水塞拉起来，这样就可以使水进入水箱。

扩展资料：

直冲式座便器是利用水流的冲力来排出便便，一般池壁较陡，存水面积较小，这样水力集中，便圈周围的落下的水力加大，冲污效率高。

优点：直冲式座便器冲水管路简单，路径短，管径粗(一般直径在9至10厘米)，利用水的重力加速度就可以把便便冲干净，冲水的过程短。

与虹吸式相比从冲污能力上来说，直冲式座便器没有弯采取直冲，容易冲下较大的污物，在冲刷过程中不容易造成堵塞，卫生间里不用备置纸篓。从节水方面来说，也比虹吸式座便器好。

缺点：直冲式座便器最大的缺陷就是冲水声大，还有由于存水面较小，易出现结垢现象，防臭功也能不如虹吸式座便器，另外，直冲式座便器在市场上品种比较少，选择面不如虹吸式座便器大。

马桶的构造原理

马桶的构造如下：

马桶的结构分为三部分，即水箱、马桶座和马桶盖，其中水箱包括浮球、补水管、溢流管、止水阀、箱体、进水圈等等结构。马桶座分为流水孔、密封圈、水封、排水管、马桶底座等构造，而马桶盖有盖板和座圈两个部件，此外马桶还有上水管和角阀等结构。

抽水马桶是一种设计精巧的产品，集连通性、虹吸和吸力于一体。气流吸进，也叫吸吸，是通过增加气流速度吸入周围的气体或液体。在流量与压力之间的关系中，说话处的压力随流量增加而减小，当压力低于环境压力时，周围的流体被吸入并流入这个位置，称为吸入。

马桶分类

节水坐便器：坐便池底排粪污水口直接与下水排污管连接，在坐便池底排粪污水口装一个与坐便池上盖连接的密封活动挡板。本节水坐便器，节水效率高，同时降低了污水的排放量，可有效地减少给排水及污水处理所需的人力、物力和财力。

省水坐便器：一种省水的坐便器，坐便器主体其下部是敞开的，排便阀置于其内，并用密封圈密封，用螺丝及压板将排便阀固定在坐便器主体底部。坐便器主体前上方有喷水头，联动阀门位于手柄下方的坐便器主体旁侧，并与手柄联动。结构简单、价格便宜、不易堵塞、省水。

以上内容参考：百度百科—马桶

抽水马桶构造及原理

抽水马桶的组成部分包括出水管、进水管、渗水管、进水出水塞、浮球、放水按钮等，马桶在放水的时候，会通过杠杆原理将水塞拉起，这时候水箱就会有水冒出来，从而起到了冲水的效果，松开按钮后水塞关闭，就会停止出水；浮球可以检测出水位，水位降低则打开阀门进水，水满后则关闭阀门。

1、冲落式冲水原理：借冲洗bai水的du冲力直接将污物排出。冲落式zhi是依靠有效水量以最快流速、最dao大流量，均匀地汇集于前胎最佳位置而拢起，发挥有效水量的最大效能，封盖住污物，将污物排出。　　2、一般虹吸式冲水原理：借冲洗水在排水道所形成的虹吸作用将污物排出。　　3、喷射虹吸式冲水原理：借助水封下设有的喷射孔喷出水流加速污物排出。　　虹吸现象的产生是在大气压的情况下，迅速形成液柱高度差，从而产生压力差，使液体从受压力大的高水位流向压力小的低水位，并充满污管边才能产生虹吸现象，直至液体全部排出冲入空气中，虹吸形成越早，虹吸作用产生越迅速，有效水量流失就越少，虹吸作用持续时间越长，排污功能越好，越节水。　　4、漩涡虹吸式座便器冲水原理：利用冲洗水形成的漩涡将污物排出。

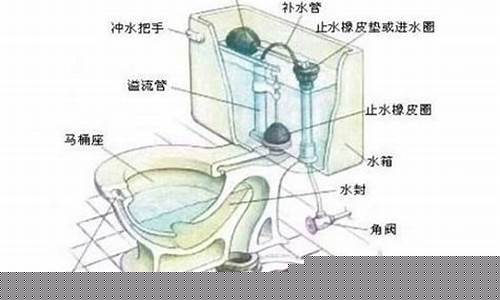

上面为抽水马桶内部结构简图

1、抽水马桶的工作原理：

水通过安装有角阀的管道进入水箱，随着水平的不断升高，会托动浮球一同上升，当浮球达到一定高度时，会关封进入管路（主要通过图示的止水橡皮圈处封闭），这时水箱不再补水。当按下冲水把手时，会牵动水箱下部的止水橡成圈，使其打开，这时水就会时入马桶座。具体抽水原理如下：

抽水马桶的“抽水”是指大便器下面的S形弯，在排污时，马桶内的水面超过S弯的高点时，形成的虹吸现象，能够把大便器的水和污物一同抽走。一直到只剩下少量水时，虹吸破坏，留下的少量水，形成了水封。

2、节水方法：

方法一、在马桶内放置2.5L的饮料瓶或砖块，以求减少冲水量。

方法二、将里面的浮球柄稍微往下弯一点（不用弯太多），就可以使马桶水箱的储水量降低。这是因为马桶水箱的储水量是由浮球所控制的。当浮球升高时，储水量就会增加；反之，当浮球降低时，储水量就会降低。如果浮球柄弯太多而使储水量降低太多时，除了可把浮球柄再弯回来调整外，也可利用转动浮球柄的方向来调整浮球高低。如果储水量降低而无法将大号一次冲干净时，可以在冲大号的同时再用水管或水勺加水冲到马桶（不是水箱）。此外，在调整浮球高低前，可将未调整前的正常水位先用铅笔在水箱内缘做记号，然后再决定要省多少水或比较省的水有多少。因为每人每天冲小号的次数大于大号，而冲小号不需要冲大号的水量就可以冲干净。同时，这个方法也比在马桶内放砖块或水瓶好又简单。砖块或水瓶还可能卡住水箱内的装置而使水流不停反而浪费水。?

方法三、采用省水型马桶或加装二段式冲水配件。目前一般传统的马桶每次冲水量约在12至15公升左右，而新一代的省水马桶每次冲水只需在6至9公升，而且因其整体设计不同，不会有因水量减少而冲不干净的疑虑。不过，由于安装这类省水马桶需要换掉原来整个马桶，一般都是原有马桶老旧时才予以汰换。较简易且经济的做法，是将原来马桶水箱的配件换装成二段式冲水配件，冲水便可只用一半的水量。
