电冰箱自动控制系统框图-电冰箱自动控制系统

电冰箱温控器根据电冰箱使用的温度要求，在一定的温差范围内，对制冷压缩机的开和停进行自动控制，使电冰箱内的温度保持在给定值范围。

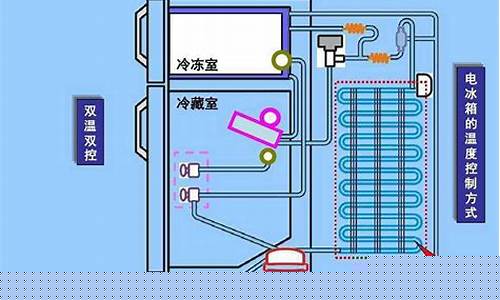

对于采用强制对流冷却的间冷式电冰箱，除温度控制器外，还有温感风门（亦称自动风门温度控制器），通过自动地调节进入冷藏室的冷风量来实现温度控制。

带有电磁感应的电器，会对冰箱的制冷系统产生电磁性干扰，从而会导致冰箱的温控器产生混乱状态启动。所有不要在冰箱顶部和周围放置和使用微波炉、电饭锅、稳压器等带有电磁感应的电器。

扩展资料：

温控器档位常调整。每一台冰箱都有一只温控器，通过调节档位来调节冰箱内温度，温控器档位越高，冰箱内温度越低。冷冻室达到-18℃后，每下降1℃都是困难的，越冷越难下降，但连续运行最低温度可达-24℃以下，而此时同样也会因内外温差大、冷量散失多而出现开机时间很长甚至不停机。

如果因为档位太高而引起的开机时间长，不妨将温控器档位降低，开机时间会明显缩短。冷冻室如常用-18℃代替-22℃，可节省30%的耗电量。

人民网——这些冰箱操作很危险！

百度百科——电冰箱温控器

微电脑控制冰箱的主要功能

（1）单门直冷式电冰箱重锤式控制电路

电路的基本组成：采用重锤式启动继电器启动的直冷式电冰箱电路如图3-26所示，由压缩机电动机、重锤式启动继电器、碟形过载保护器等组成启动保护电路，由温控器和门灯及门灯开关组成温控和照明电路。

图3-26 重锤式启动继电器启动的直冷式电冰箱电路图

1.启动电容器 2.重锤式启动继电器 3.制冷压缩机电动机 4.蝶形过载保护器 5.温度控制器 6.照明灯开关 7.电源插头 8.箱内照明灯

电路的基本工作过程：

①启动电路。在电冰箱接通电源时，温控器处于接通状态，启动继电器启动触点处于断开状态。电流经碟形过载保护器、电动机运行绕组、启动继电器的电流线圈形成回路。由于此时电动机定子线圈不能形成旋转磁场，转子不能转动，因此电流急增至额定值的5～6倍，使启动继电器线圈产生较强磁力，使动静触点吸和；电流进入电动机的启动绕组，定子形成旋转磁场，电动机开始运行。随着电动机转速的提高，电流下降，重锤式启动继电器线圈磁力减弱，动静触点分离，电动机进入正常运转。

②控温电路。当电冰箱内温度高于温控器上限值时，温控器触点接通，启动电路得电，压缩机电动机启动；随着压缩机的运行，制冷系统工作，冰箱内部温度不断下降，当温度低于温控器的下限值时，温控器触点断开，压缩机停机，制冷系统停止工作。

③保护电路。当电动机在启动或运行过程中，电路出现过载或压缩机因某种原因造成机壳温升过高时，紧贴在压缩机外壳上的碟形过载保护器中的电热丝发热，双金属片在高温下发生弯曲变形，达到一定程度后触点断开，切断电路，起到对压缩机保护的作用。

（2）单门直冷式电冰箱PTC式控制电路

电路的基本组成：采用PTC启动继电器启动的直冷式电冰箱电路如图3-27所示。电路由压缩机电动机、PTC启动继电器、碟形过载保护器、温控器及门灯开关等组成。

图3-27 PTC启动继电器启动的直冷式电冰箱电路图

1.蝶形过载保护器 2.温度控制器 3.照明灯开关 4.电源插头 5.箱内照明灯 6.PTC元件 7.压缩机电动机 8.内埋式保护继电器

电路的基本工作过程：PTC启动继电器启动的直冷电冰箱电路与重锤式启动继电器启动的直冷电冰箱电路在控温电路、保护电路以及照明电路部分原理相同。两者的区别在于启动电路中启动继电器的不同。PTC又称为正温度系数热敏电阻，是一种半导体元件。电冰箱接通电源时，PTC元件处于低温低阻值状态，压缩机电动机启动绕组和运行绕组通电，形成旋转磁场，转子转动；与此同时，通过PTC元件的电流使其温度升高，当温度上升至居里点以上，PTC进入高阻值状态，电动机电路被切断，电动机启动结束，进入正常工作状态。

（3）双门直冷式电冰箱控制电路

具有温度补偿的直冷式双门电冰箱电路如图3-28所示。其工作过程大体与上述单门直冷式电冰箱相同。不同点在于：在冷藏室的蒸发器上装有温度补偿用电热丝，当温控器触点断开时，通电加热，给副蒸发器化霜并兼有温度补偿作用，使冬季环境温度较低时，温控器触点断开的时间不至过长，以缩短压缩机的停机时间，从而保证电冰箱冷冻室在环境温度较低的情况下，有正常的冷冻能力。

图3-28 双门直冷式电冰箱电路图

1.温控器 2.除霜加热器 3.启动继电器 4.压缩机电机线圈 5.过载保护器

（4）双门间冷式电冰箱控制电路

间冷式电冰箱电路如图3-29所示，电路由5部分组成。

图3-29 间冷式电冰箱电路图

1.启动继电器 2.启动电容器 3.风扇电动机 4.冷冻室风扇电动机开关 5.照明灯 6.温感风门温控器壳体加热器 7.温控器 8.化霜时间继电器 9.双金属温控器 10.接水盘加热器 11.化霜加热器12.风扇口圈加热器 13.排水管加热器 14.化霜超热保护器 15.冷藏室风扇/灯开关 16.电动机 17.蝶形过载保护器

①压缩机电动机、重锤式或PTC式启动继电器和过载保护器组成的启动保护电路。

②由冷冻室温控器构成的压缩机运行控制电路。

③由化霜定时器、双金属化霜温控器、化霜加热器、化霜超热保护器构成的全自动化霜电路。

④由接水盘加热器、排水管加热器和风扇口圈加热器构成的加热防冻电路。

⑤由电风扇电动机、照明灯和两个箱门开关构成的送风控制和照明电路。

（5）双门间冷式电冰箱化霜控制电路

以图3-26间冷式电冰箱电路为例，其启动保护电路、运行控制电路、照明电路与直冷式电冰箱基本相同。其化霜电路的工作原理是：

电路接通电源后，温控器触点接通，化霜定时器触点1和触点2接通，压缩机电动机启动运行，电冰箱开始制冷。同时化霜定时器的时钟电动机M，化霜加热器和化霜超热保护器也有电流通过。虽然化霜定时器时钟电动机M与化霜加热器串联在电路中，但是由于化霜定时器时钟电机M的内阻远大于化霜加热器、接水盘加热器、排水管加热器和风扇口圈加热器的并联电阻，因此在电路制冷运行过程中，各个加热器并不工作，而化霜定时器的时钟与压缩机电动机同步运行记录其运行的时间。当化霜定时器记录到压缩机运行时间累计24h后，化霜定时器的触点3与触点1断开，与触点2接通，压缩机电动机和风扇电动机停止运行，开始化霜。此时，化霜定时器的时钟电动机被双金属化霜温控器短路，电流流过化霜加热器使之通电化霜。随着化霜过程的进一步进行，蒸发器表面温度逐渐升高，当蒸发器表面温度达到13℃时，蒸发器上的霜已全部融化，双金属化霜温控器触点跳开，切断加热器供电电路，同时接通化霜定时器时钟电动机的供电。化霜时钟电动机通电2min后，化霜定时器触点3与触点2断开，与触点1接通，压缩机电动机重新运行，化霜定时器时钟电动机重新开始累计时间，24h后，重复上述过程。压缩机开始制冷运行后，当蒸发器表面温度降为-5℃左右时，双金属化霜温控器触点复位，为下一次化霜做准备。

化霜电路中串入化霜超热保护，是为了防止因化霜温控器动作失灵，在达到化霜温度后，触点不能断开加热电路，造成蒸发器温度过高，管道压力过大发生爆裂而设置的。当蒸发器表明温度达到65～70℃时，化霜超热保护器会自动熔断，切断加热电路。

（6）双门间冷式电冰箱送风和辅助电路

风扇电动机受温控器和箱门开关的双重控制。当温控器导通、压缩机工作、箱门关闭时，风扇电动机与制冷压缩机同步运行，以保证箱内空气的热交换循环。此时若打开箱门，为防止箱内冷空气外流，箱门上的风扇控制开关断开，使风扇电动机暂停工作；待箱门关闭后，风扇电动机随即启动运行。

为了使化霜水顺利排出箱体外和防止风扇口圈因温度低结霜影响风扇电机正常工作，在化霜电路中设置了接水盘加热器、排水管加热器和风扇口圈加热器等加热设备，它们与化霜加热器同步工作。

（7）新1、2、0方式电冰箱控制电路

图3-30为新1、2、0自动控制电冰箱电路。它主要包括温度控制电路和制冷性能补偿电路。

图3-30 新1、2、0方式电路图

1.冷冻室温控器 2.FCS加热器 3.启动电容器 4.运转电容器 5.过载保护器 6.压缩机电动机 7.冷藏室温控器 8.电磁阀 9.SP加热器 10.化霜加热器 11.温度熔丝 12.DS加热器 13.融霜开关 14.灯开关 15.箱内灯

①温度控制电路。冷藏室温控器由双感温系统组成，即感温管A和B。当冷藏室温度上升到3.5℃时，A感温系统使冷藏室温度控制器触点断开，电磁阀因电源被切断而关闭，制冷剂进入冷藏室蒸发器蒸发制冷。当蒸发器温度达到B感温系统控制值时，冷藏室温控器使电磁阀因接通电源而开启，制冷剂不再流入冷藏室蒸发器。冷冻室温控器直接控制压缩机电动机的开停。同时，融霜开关与冷冻室温控器装在一起，当需要融霜时可用手动控制，使融霜开关的a与c接通，此时冷冻室温控器断电，压缩机电动机停止工作，而融霜电加热丝工作，使冷冻室内化霜，待化霜完毕，融霜开关自动复位，使a与b触点接通，压缩机运行。

②制冷性能补偿电路。FCS加热器称为冷冻室低温补偿加热器，它装在冷冻室温控器的感温管前部。当外界温度过低时，压缩机启动困难，加热器将温控器前部稍微加热，使压缩机能正常启动，保持冷冻室内温度在需要的范围内。DS加热器称为融霜保证加热器，装在冷冻室温控器的感温管上。当融霜时，DS加热器也同时对冷冻室感温管稍微加热，保证融霜完毕后能自动复位到正常运行状态。SP加热器称为防止冻结用加热器，它设置在冷藏室蒸发器出口和冷冻室进口间的连接管内。制冷剂在冷冻室蒸发器中蒸发时，冷藏室蒸发器和冷冻室蒸发器连接管因被稍微加热而形成局部热区，使冻结的冰融化，从而减少故障。

电子控制的电冰箱电路的工作原理是怎样的？

脑控制的冰箱具有功能多、操作方便、可靠、精确和具有初级智慧的特点，其控制而板在冰箱外，上面有手动复位钮、冷藏室温度钮、冷冻室温度钮、速冻开关钮、各色灯、温度显示数码和温控拨钮等。下面为大家详细介绍微电脑控制冰箱的主要功能有哪些！

微电脑控制冰箱的主要功能

1. 制冷温度控制功能

通过温度感测器和微电脑控制实现冰箱各个间室温度的自动控制，使冰箱内的温度达到使用者的设定温度范围。

2. 电源过压保护功能

当市电电源电压过高时，通过保险管熔断措施保护控制板及其它电器件不致于损坏。

3. 压缩机三分钟延时起动保护功能

压缩机每次停机，制冷系统管道内压力需要一段时间平衡，如果在停机后马上启动则开机负载很大容易损坏压缩机。单片机系统在每次上电时检测如果停机时间不足3分钟则自动延时三分钟启动保护压缩机。

4. 系统保护及断电记忆功能

为防止用户在插接电源过程中出现的暂时性接触不良，在单片机上电3秒后才允许开压缩机。系统因强干扰等原因造成机时，能自动复位且保持重定前的显示和按重定前的模式运行。系统停电后再来电，自动按停电前的模式及设定运行。

5. 低温环境下的自动温度补偿功能

由于单回圈制冷系统的冰箱冷藏冷冻室同时制冷，在低温环境下会造成冷藏室温度过低或冷冻室温度过高。自动温度补偿功能通过对冷藏室补偿加热器的自动控制实现在各种环境温度条件下的冷藏室冷冻室温度控制。

6. 冷藏蒸发器自动化霜控制功能

蒸发器经过一段时间的制冷后表面会结霜，霜层过厚将直接影响到冰箱的制冷效果，自动化霜控制根据冰箱运行制冷的时间使冷藏蒸发器表面的霜融化成水并排出箱外，自动化霜控制同时确保化霜过程结束后（冷藏室蒸发器的温度高于5℃）再进行制冷，避免化霜水结冰堵塞排水孔及影响制冷能力。

7. 自动除霜控制功能

无霜冰箱并非不结霜，而是冰箱具有自动除霜控制功能，不需要使用者手动除霜。自动除霜控制根据冰箱运行制冷的时间及箱内的温度控制除霜加热器的工作进行除霜，除霜过程时除霜加热器加热将冷冻室蒸发器上的结霜融化成水并排出箱外，有的冰箱另设有接水槽加热器避免排水孔堵塞，自动化霜控制同时确保把霜除干净后（冷冻室蒸发器的温度高于6℃）并延时几分钟后再进行制冷。在自动除霜过程中冷冻室停止制冷，风扇电机停止运转避免冷冻室温度的回升。

8. 双稳态电磁阀初始化及自动纠错功能

双稳态电磁阀用于多回圈冰箱系统，具有脉冲驱动，

无驱动信号状态保持等特点，每次上电发送交替驱动脉冲使双稳态电磁阀来回动作初始化避免由于长期不运行导致的阀芯卡。由于不是随时输出驱动脉冲，在运行过程中的自动纠错功能通过对比电磁阀应有的当前状态和对应蒸发器的温度变化是否一致，判断电磁阀的状态是否正确，否则发送驱动脉冲进行纠正。例如要求电磁阀R状态（冷藏室制冷）时如果冷藏蒸发器温度不下降，反而冷冻室蒸发器温度下降则发送R状态驱动脉冲进行纠正。避免电磁阀状态因为外界的干扰出现改变。

9. 间室关闭功能

根据使用需要由使用者设定关闭不需要制冷使用的间室，以减少实际使用的耗电量。间室关闭功能通过系统控制电磁阀的状态，关断对应间室的制冷回圈回路，实现对应间室停止制冷的功能。

10. 关门提示功能

根据检测到的门开关的信号，如果开门的时间超过了2分钟，则蜂鸣器鸣叫提醒用户关门，如果长时间仍未关门，则认为门开关故障或使用者忘记关门，自动进行关照明灯等动作。

11. 速冷、速冻功能

速冷、速冻功能为冰箱根据使用者需要设置的预存专家模式，进入速冷模式后冷藏室快速降温，进入速冻模式后冷冻室快速冷却实现保鲜效果，速冷、速冻模式由使用者通过按键设定进入，符合条件后自动退出按原有设定运行。速冷、速冻模式下压缩机连续运行。

12. 状态显示功能

该功能通过显示操作介面显示冰箱的设定温度、实际温度、当前运行模式、间室关闭状态、故障代码等，常见的显示方式包括：LED发光二极体显示、LCD液晶显示幕、LED显示幕等。

13. 自诊断及故障提示、处理功能

通过软体设置，单片机对冰箱常见故障进行判断，并以故障代码的形式显示在显示操作面板上，同时程式内部转入故障处理方式运行，使电冰箱维持基本的功能。

14. 系统自检功能

为便于生产核对总和售后维修，通过特定的按键组合可以进入控制系统自检程式，进入自检后冰箱按特定的流程进行运行和显示，供核对总和维修人员作为判断参考。自检程式对使用者不开放，可以参考厂家的维修手册了解进入方式和进入后的运行流程。

以上就是有关于微电脑控制冰箱的主要功能的相关介绍。

自动进行关照明灯等动作。

11. 速冷、速冻功能

速冷、速冻功能为冰箱根据使用者需要设置的预存专家模式，进入速冷模式后冷藏室快速降温，进入速冻模式后冷冻室快速冷却实现保鲜效果，速冷、速冻模式由使用者通过按键设定进入，符合条件后自动退出按原有设定运行。速冷、速冻模式下压缩机连续运行。

12. 状态显示功能

该功能通过显示操作介面显示冰箱的设定温度、实际温度、当前运行模式、间室关闭状态、故障代码等，常见的显示方式包括：LED发光二极体显示、LCD液晶显示幕、LED显示幕等。

13. 自诊断及故障提示、处理功能

通过软体设置，单片机对冰箱常见故障进行判断，并以故障代码的形式显示在显示操作面板上，同时程式内部转入故障处理方式运行，使电冰箱维持基本的功能。

14. 系统自检功能

为便于生产核对总和售后维修，通过特定的按键组合可以进入控制系统自检程式，进入自检后冰箱按特定的流程进行运行和显示，供核对总和维修人员作为判断参考。自检程式对使用者不开放，可以参考厂家的维修手册了解进入方式和进入后的运行流程。

以上就是有关于微电脑控制冰箱的主要功能的相关介绍。

求冰箱各部件工作原理和会出现什么故障?

我们以日本东芝GR型电冰箱电子控制电路为例，介绍电子控制电路的工作原理（图3-22）。

图3-22 东芝GR型电冰箱电路原理

A——温度熔丝 B——化霜加热器 C——冷藏室加热器 D——流槽防冻加热器

（1）主控制板

它是整个电路的核心，位于冰箱后台板处。

（2）操作面板

操作面板上安装有手动操作按钮，各按钮的功能为：

①温度调节按钮。按下温度调节按钮，可在不同挡位，使冰箱获得不同的使用温度，如按下通常挡，可使冷藏室温度约为3℃，冷冻室温度约为-12℃。

②除霜指示灯。按下除霜按钮后，除霜指示灯即亮。

③除霜开始按钮。按下此按钮后，压缩机立即停机，除霜加热器自动通电，开始工作。

④除霜中止按钮。按下除霜中止按钮，除霜加热器立即断电，停止除霜，同时压缩机开始制冷运行。

（3）冷藏室温度传感器

冷藏室温度传感器是具有NTC特性的热敏电阻，它的作用是将冷藏室的温度变化，变成为电阻值的变化，再通过电源控制板来控制压缩机的启停，从而实现电冰箱的自动控温。它安装于冷藏室内的侧壁，外形如同一个小铝外壳电容器。

（4）冷冻室温度传感器

冷冻室温度传感器也是一只具有NTC特性的热敏电阻（室温15℃时，其阻值为4.5kΩ），它的作用是在冷冻室化霜完成后，即当冷冻室蒸发器被加热到8.5℃以上时，通过电源控制板的作用将化霜加热电路断开，停止加热，并立刻接通压缩机电源，重新恢复压缩机制冷运行。冷冻室温度传感器安装于冷冻室内侧壁，外形如同一个小铝外壳电容器。

东芝GR型电冰箱通过冷藏室温度传感器，检测冷藏室蒸发器的本体温度，控制压缩机的启停。当冷藏室蒸发器本体温度上升到3.5℃时，温度传感器就发出指令，使制冷压缩机启动运行，当冷藏室蒸发器的本体温度下降到-19～-25℃时，温度传感器即令压缩机停止工作。

同其他直冷式双门冰箱一样，此种冰箱冷冻室的温度随同冷藏室温度变化，这样，只要控制了冷藏室的温度，也就同时控制了冷冻室的温度变化。

东芝GR型冰箱冷藏室除霜属于半自然除霜，设有电加热除霜装置，当压缩机停机进行除霜时，冷冻室温度缓慢回升，其霜层也随之融化。

电脑温控的海尔冰箱怎么调节温度

2楼

10、 按控制系统分：

1）机械温控：机械方式调节冰箱温度是最早、最简单的一种温控方式，能保证食物不变质，满足食物的保鲜需求。

2）电子温控：利用电子感温探头控制箱内温度，控制灵敏、温度精确，但控制系统没有综合功能，不具备人工智能。制冷系统为单循环，不能分别调节冷藏室和冷冻室的温度。只能模糊控制并显示温度，无法人工调节精确控制温度。

3）电脑温控：整个系统由电脑控制，温度稳定、精确。带电磁阀的冰箱有双循环回路，双温双控，能分别调节冷藏室、冷冻室的温度。控制系统具有人工智能，微电脑芯片对冰箱工作中的参数进行精确计算，自动运行，精确控温。可以人工设定精确控制到每一度。

4）冰箱的温度靠冷藏室内所装的温控器，通过调节温控器旋扭来选择档位，通过档位的高低，来调节冰箱的温度。

11、按气候类型分：

按使用的气候环境，将家用电冰箱分为四种类型：亚热带型、热带型、亚温带型、温带型。

气候类型 代号 环境温度

亚热带型 ST 18—38℃

热带型 T 18—43℃

亚温带型 SN 10--32℃

温带型 N 16--32℃

12、按冷凝器形式分

1）式冰箱

优点：散热效率高，易于维修，成本低

缺点：不美观，易造成磕碰划伤，占用空间，易落灰尘，不易清理

2）平背式冰箱

优点：提高了冷凝器的冷却性能；借助蒸发器内的化霜水冷却制冷剂，化霜水吸引了制冷剂的热量而蒸发，免去倒水的麻烦；用高温高压制冷剂防露，比电垫防露省电；省去了清理冷凝器的麻烦并节省了空间，改善了外观。

缺点：修理困难。

13、按制冷剂分：（绿色环保概念 R12损坏大气层中的臭氧）

1） 有氟冰箱：R12为制冷剂

2） 无氟冰箱：R134a（常用）或R600a为制冷剂

注：当环境温度超出电冰箱的规定温度范围内，就达不到规定的制冷性能指标。

三、冰箱的结构

电冰箱主要由箱体、制冷系统、电气自动控制系统及附近四部分组成。箱体包括外壳、内胆、门体等组成，用来隔热保温，减少热传导，外壳，一般用0.4—0.8mm冷轧钢板作成，表面经磷化与喷漆或喷塑处理。

内胆：一般采用塑料，用厚1.3---4.2mm的ABS或高抗冲聚苯已烯HIPS作成，内胆也有用铝板作成的，强度比塑料好，但耐腐蚀性不如塑料。

门封条：依靠磁条的磁力，将门封与箱体紧紧吸住，用纸片是否滑落检测密封度。

制冷系统：制冷系统由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器等部分组成。

压缩机：是电冰箱的心脏，是制冷剂保持不断循环的动力，压缩机与电动机装在同一轴上，密封在钢壳内。家用电冰箱，冰柜一般采用曲柄连杆活塞式，基结构简单，效率较高，振动噪声小，也有采用旋转式压缩机，效率高，体积小，但对零部件的精度要求高。

压缩机可分为进口与国产合资压缩机，有北京恩布拉克（巴西）、无锡松下（日本）、天津扎努西（意大利）和上海扎努西、LG（韩国）

压缩机COP=制冷功率/输入功率（输出功率）

一般讲COP值越大，制冷效率越高，普通压缩机COP为1.1。高效压缩机COP值为1.4—1.6。

电气控制系统：主要由温度控制器、启动继电器、超载保护器等控制部件和各种加热器、照明灯、风扇电机等组成，实现启动、保护、温控、化霜、防露、防冻、照明等功能，相当于冰箱的大脑、神经系统。

部件说明（以纳米节能王冰箱为例）

低温补偿开关 当环境温度低于10℃时（冬天），须将开关调至“冬季”档，否则，冰箱可能较长时间不启动，冷冻室温度偏高；高于10℃时（夏天），须将开关调至“正常”档，否则，冰箱可能长时间不停机，造成冷藏室结冰。

3楼

温控器 机械温控器的数字从小到大依次为弱冷到强冷，数字越大温度越低，夏天要求调至1—2.5档。

门把手 添加了纳米抗菌材料，具有抗菌、耐磨之功效。

门封条 添加了纳米抗菌材料，具有防霉防污的功效。与普通门封条相比具有质地柔软，富有弹性，手感光滑细腻。

ABS内胆 添加了纳米抗菌材料，具有长效抗菌，有效抑制金**葡萄球菌、大肠杆菌等细菌的滋生和繁殖。

压缩机 制冷系统的“动力心脏”，将来自蒸发器的低温低压蒸汽压缩成高温高压气体。

搁架 便于存放物品，可自由取出，上下调节、倾斜（存放酒水等易滚动物体）或翻转（存放大的食品）。

瓶框 冷藏室门并框用来存入饮料、酒水等其它物品，添加了纳米材料的门瓶框具有长效抗菌、耐磨、增强塑料强度的功效。

果菜盒 用于储存蔬菜和水果。

果菜盒盖板 用来控制果菜盒的温度和防止果蔬脱水。取出清洁后一定要放回原处，以免影响果菜盒的温度和湿度。

冷藏室 用来储存不需冻结的食品和啤酒、饮料。

制冰盒 用于制取冰块，注入五分之四容积的凉开水，置入冷冻室约2小时左右就可以结成实冰，取冰时，只需扭动冰格就可以使冰块与冰格分离，但切勿折弯冰格，以免断裂。

前调整脚 高度可调节，以适应高低不平的地面。冰箱晃动时，转动调整脚可让其平稳，可降低冰箱运行时的震动和噪音。

冷冻室蒸发器 冷量由此传出，不能用尖锐的东西刮削，也不能随意扳动以免损坏涂层和造成制冷剂泄露。

化霜水出水孔 化霜水由此经过水管流到压缩机顶部的接水盘，平时注意清理散落食物，以免堵塞出水造成化霜水外溢。

冷冻室 用于冷冻或储藏冷冻食品和制取冰块、雪糕等。

接水盘 储存并蒸发化霜水（利用压缩机顶部的高温使水蒸发），冰箱正常工作时请勿取下。

纳米清味器 采用纳米技术，可有效吸附和催化\分解冰箱内异味，保持空气新鲜。

顶框 ABS工程塑料，尽可能不放物品，更不能放重的物品、发热的物体，防止顶框变形。

电源 电冰箱的电源为220V/50HZ，电冰箱能够在160—242范围内正常启动，不需另配稳压器。

制冷剂 有氟制冷剂：R12，已逐步淘汰，较少使用。

无氟制冷剂：R134a（美菱使用），国际上普遍采用的主流制冷剂，具有安全、无毒、不破坏大气层。

无氟制冷剂：R600a（RS使用），小部分厂家采用的无氟制冷剂，R600a属易燃易爆品，安全性较差，维修困难。

发泡剂 环戊烷：无氟发泡剂，保温性能好，与制冷剂构成无氟双重环保。F11（CL、RS使用）：有氟发泡剂，不具环保特点。

附件：存放物品的搁架、制冰盒、果菜刀铲等，它能达到方便、节能、适用、美观的效果。

四、冰箱的工作原理及制冷原理

1、冰箱制冷系统的4大部件：压缩机、冷凝器、毛细管、蒸发器、

2、工作原理：

原理说明：冰箱利用电能通过压缩机使制冷剂不断循环，通过制冷剂状态的改变把冰箱内的热量不断带到冰箱外散发掉，为了保持冰箱内的温度，我们用箱体和门体的发泡层及门封条隔热。同时为了使冰箱内保持所需要的温度，我们用温控器来控制冰箱内的温度的高低，并控制压缩机的开、停机及照明功能。

3、制冷原理：

原理说明：压缩机将来自蒸发器的低温低压蒸汽压缩成高温高压气体，通过冷凝器的散热、冷凝作用后逐步变为低温高压液体，再经过节流器（毛细管）的节流、降压作用，使制冷剂变为低温低压的液体，在蒸发器内液体蒸发成气体，吸收热量，制冷剂又变成低温低压的气体，如此反复循环，实现了电冰箱的制冷。双循环制冷：冷藏、冷冻可以分成两个制冷系统，通过电脑分别控制。

五、冰箱的基本参数及常识

耗电量：是指按国家标准规定的测试条件，环温25℃±0.50℃，相对湿度45%--75的房间内稳定运行24小时的耗电值。实际使用箱贮放食品的多少，开门次数、环境温度，都会影响耗电量的大小。

冰箱怎样控温 电冰箱温控器工作原理

电脑温控的冰箱一般都有人工智慧功能，在这个功能下，冰箱根据环境温度的变化，自动调节温度设定，不需要人工调节。

首先需要把显示屏解锁，然后按下人工智慧键持续3秒，会出现一个人工智慧的图标，表示冰箱进入人工智慧状态；如果需要退出人工智慧状态，在显示屏解锁状态下按下人工智慧键持续3秒，人工智慧的图标消失即可。一般来说人工智慧状态下，不能人为进行冷藏、冷冻温度调节或速冻设置，但可以进行变温室温度调节。

扩展资料：

电子温控电冰箱采用电子感温头控制箱内温度，温度控制较为灵敏、稳定；但制冷系统仍为单循环，不能独立调节冷藏室和冷冻室温度。

电脑温控电冰箱是指整个系统由电脑控制，控温精确、稳定，能分别调节冷藏室和冷冻室的温度，并设有记忆报警功能，符合食品保鲜的需要，在欧洲广为流行。

电脑温控的冰箱多数是多温区，需要独立控温，所以使用电脑温控可以更精确的控制每一个温区的温度，防止食物串味儿，新鲜度流失等。

导语：为你介绍电冰箱温控器工作原理。随着人们对生活品质的提高，对电冰箱的个性化需求也越来越明显。电冰箱温控器就是实现了电冰箱自动管理的一个标志，很多人对电冰箱温控器的作用还不是特别了解。 其实电冰箱温控器，全称叫电冰箱温度控制器，从字面意思来讲，就是控制冰箱温度的，大家都知道，外界的温度是随着季节的变化而变化的，这是冰箱就需要根据外界温度对冰箱温度进行调节，那么电冰箱温控器的作用也就产生了。那么电冰箱温控器的工作原理是怎样的呢? 电冰箱温控器结构： 温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。电冰箱温控器的控制方法一般分为两种;一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
