三种主要类型压缩机的工作原理

活塞式压缩机

活塞式压缩机的工作原理

活塞式压缩机属於最早的压缩机设计之一， 但它仍然是最通用和 非常高效的一种压缩机。活塞式压缩机通过连杆和曲轴使活塞在气缸内向前运动。 如果 只用活塞的一侧进行压缩，则称为单动式。 如果活塞的上、下两侧都用，则称为双动式。

活塞式压缩机的用途非常广泛，几乎没有任何限制。 它可以压缩空气，也可以压缩气体，几乎不需要作任何改动。 活塞式压缩机是唯一一种能够将空气和气体压缩至高压，以适合 诸如呼吸空气等用途的设计。

活塞式压缩机的配置可包括从 适用於低压／小容量用途的单缸配置，到能压缩至非常高压力的多级配置。 在多级压缩机中， 空气被分级压缩，逐级增大压力。

其典型用途是：

气体压缩（CNG、氮气、惰性气体、填埋气体）

高压空气（水中呼吸器钢瓶的呼吸用空气、地震勘察、气动回路等）

PET 吹瓶、发动机起动、工业

旋转螺杆式

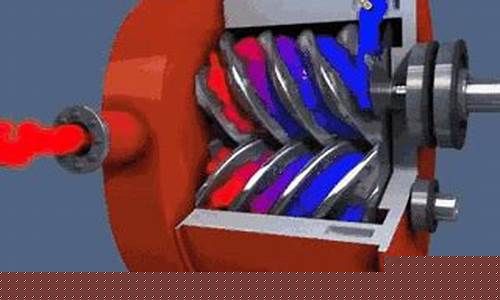

旋转螺杆式压缩机的 工作原理

螺杆式压缩机属於容积式压缩机，其活塞采用螺杆的形式； 这是现今使用的最主要压缩机类型。 螺杆压缩元件的主要部件是凸形转子和凹形转子， 这两个转子相互靠近移动，使它们之间及腔内的体积逐渐减小。 螺杆式的压力比取决於螺杆的长度和 外形以及排气口的形状。

螺杆元件没有装备任何阀门，不存在产生不平衡的机械力。 因此可以在 高的轴速下工作，而且可以兼顾大流量和小的外部尺寸

其典型用途是：

食品、饮料、酿造

军事、航天、汽车

工业、电子、制造、石化

医疗、 医院、制药

仪表空气

旋转滑片式

旋转滑片式压缩机的 工作原理

滑片式压缩机采用传统的、已经得到验证的技术， 以非常低的速度（1450rpm）直接进行驱动，具有无与伦比的的可靠性。 转子是唯一连续运行的部件， 上面有若干个沿长度方向切割的槽， 其中插有可在油膜上滑动的滑片。

转子在气缸的定子中旋转。在旋转期间， 离心力将滑片从槽中甩出，形成一个个单独的 压缩室。旋转使压缩室的体积不断减小，空气压力不断增大。

通过注入加压油来控制压缩产生的热量。

高压空气从排气口排出，其中残留的油通过最终的油分离器予以清除。

其典型用途是：

OEM、印刷、气动

实验室、牙科、 仪表

机床、包装、机器人

压缩机的结构原理是什么

1、吸气过程

当转子转动时，齿槽容积随转子旋转而逐渐扩大，并和吸入口相连通，由蒸发系统来的气体通过孔口进入齿槽容积进行气体的吸入过程。在转子旋转到一定角度以后，齿间容积越过吸入孔口位置与吸入孔口断开，吸入过程结束。

2、压缩过程

当转子继续转动时，被机体、吸气端座和排气端座所封闭的齿槽内的气体，由于阴、阳转子的相互啮合和齿的相互填塞而被压向排气端，同时压力逐步升高进行压缩过程。

3、排气过程

当转子转动到使齿槽空间与排气端座上的排气孔口相通时，气体被压出并自排气法兰口排出，完成排气过程。由于每一齿槽空问里的工作循环都要出现以上三个过程，在压缩机高速运转时，几对齿槽的工作容积重复进行吸气、压缩和排气循环，从而使压缩机的输气连续、平稳。

扩展资料：

螺杆压缩机的优点如下：

1、可靠性高。螺杆压缩机零部件少，没有易损件，因而它运转可靠，寿命长，大修间隔期可达4-8万h.

2、操作维护方便。

3、动力平衡好。特别适合用作移动式压缩机，体积小、重量轻、占地面积少。

4、适应性强。螺杆压缩机具有强制输气的特点，容积流量几乎不受排气压力的影响，在宽广的范围内能保持较高的效率，在压缩机结构不作任何改变的情况下，适用于多种工质。

5、多相混输。螺杆压缩机的转子齿面间实际上留有间隙，因而能耐液体冲击，可输送含液气体、含粉尘气体、易聚合气体等。

参考资料：

压缩机的工作原理是什么？

压缩机的结构原理是：经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。致冷剂一遇低压环境即蒸发，吸收大量热能。

空调压缩机可以分为定排量压缩机和变排量压缩机。

1、定排量压缩机：定排量压缩机的排气量是随着发动机的转速的提高而成比例的提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度，压缩机电磁离合器松开，压缩机停止工作。当温度升高后，电磁离合器结合，压缩机开始工作。定排量压缩机也受空调系统压力的控制，当管路内压力过高时，压缩机停止工作。

2、变排量压缩机：变排量压缩机可以根据设定的温度自动调节功率输出。空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制压缩机的压缩比来自动调节出风口温度。在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的压力调节阀来控制。当空调管路内高压端的压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩比，这样就会降低制冷强度。当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。（图/文/摄： 许双和） @2019

压缩机的工作原理是通过曲轴连杆将电机的旋转转化为活塞的平移，活塞的平移使气缸压缩室的容积发生周期性变化，从而减少压缩机的气体体积，同时增加压力。下面是压缩机及其工作原理的相关介绍:

压缩机的工作原理:

压缩机是一种将低压气体增压到高压的从动流体机械。它是制冷系统的心脏。它从吸入管吸入低温低压的制冷剂气体，通过电机的运转带动活塞对其进行压缩，然后将高温高压的制冷剂液体排出到排气管，为制冷循环提供动力，从而实现压缩→冷凝→膨胀→蒸发(吸热)的制冷循环。

压缩机的注意事项:

在规定的操作条件下，确保进气量没有负偏差(空气体压缩机允许5%的负偏差)；由于工况波动较大，设计容积流量有较大余量。
