制冷系统原理-制冷系统原理与主要部件作用精讲

1、制冷机的工作原理

在制冷机的循环系统中，压缩机从蒸发器吸入低温低压的制冷剂蒸汽，经压缩机绝热压缩成为高温高压的过热蒸汽，再压入冷凝器中定压冷却，并向冷却介质放出热量，然后冷却为过冷液态制冷剂。液态制冷剂经膨胀阀绝热节流成为低压液态制冷剂，在蒸发器内蒸发吸收空调循环水（空气）中的热量，从而冷却空调循环水达到制冷的目的，流出低压的制冷剂被吸入压缩机，如此循环工作。

2、制冷机的结构

制冷机由压缩机、冷凝器、蒸发器、节流装置组成。压缩机用于把制冷剂蒸气从低压状态压缩至高压状态；冷凝器使压缩机排出的制冷剂 过热蒸气冷却，并凝结为制冷剂液体，在冷凝器内制冷剂的热量排放给冷却介质。

3、制冷机（refrigerating machine） 将具有较低温度的被冷却物体的热量转移给环境介质从而获得冷量的机器。从较低温度物体转移的热量习惯上称为冷量。制冷机内参与热力过程变化（能量转换和热量转移）的工质称为制冷剂。制冷的温度范围通常在120K以上，120K以下属深低温技术范围。制冷机广泛应用于工农业生产和日常生活中。

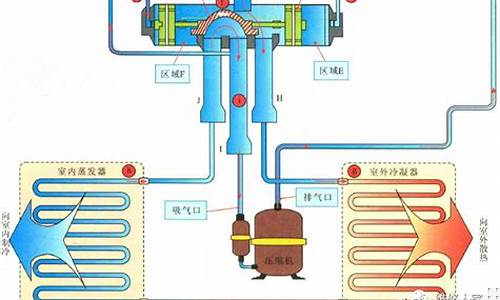

空调制冷原理流程图如下：

压缩机将气态的制冷剂压缩为高温高压的气态，并送至冷凝器进行冷却，经冷却后变成中温高压的液态制冷剂进入干燥瓶进行过滤与去湿，中温液态的制冷剂经膨胀阀（节流部件）节流降压低温低压的气液混合体（液体多），经过蒸发器吸收空气中的热量而汽化，变成气态，然后再回到压缩机继续压缩，继续循环进行制冷。

空调制冷运作流程

空调器通电后，制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器，室内空气不断循环流动，达到降低温度的目的。

轴流风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压制冷剂蒸汽凝结为高压液体。高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸收周围的热量。同时贯流风扇使空气不断进入蒸发器的助片间进行热交换，并将放热后变冷的空气送向室内。
