如今，人们在装修新居的时候，往往会在客厅空出一个位置来摆放电视机，因为通过打开电视机，人们可以直接观看到当天的新闻报告，了解实时热点，同时电视机也是人们放松身心的一种娱乐方式。所以在新居装修的时候，也是不可忽视的一部分。那我们除了会使用到电视机之外，如果我们的电视机出现故障了，我们应该怎么处理呢?下面就是小兔针对康佳液晶电视机其中一款电视机和大家介绍一下故障后，如何维修的方法。

康佳?L1520T液晶电视机常见的故障有如下几种：

实例1：收不到台，雪花点稀少或雪花点暗

该故障现象从表面上看容易误以为是驱动电路、逆变电路或LCD损坏造成。其实此故障是LC1520T(LC1700T)的一种特有故障，该故障的原因是CPU电路、中放电路、解码电路的数据传输以及相互之间的电路工作失误造成，如CPU已经发出PAL-DK制的指令，而中放部分未能作出相应的电路开关，造成中放的信号不能正常传送给解码电路而造成此故障(注：此时的字符颜色、光亮度是正常的)，遇到此种故障，凭主观维修是无法解决的。

维修经验告诉我们，解决此问题可以人为的让CPU重新发给中放、解码一个指令，让其正常传输、识别。操作方法如下：按遥控器伴音制式键打开其调试菜单，然后将伴音制式转换一次或两次，退出菜单，在打开图像制式，将图像制式转换一次即可正常运行，问题已解决。

实例2：将机器通电后，显示屏上字符一闪即消，指示灯由绿色变成红色?手按面板按键，指示灯有变化，但屏幕无反应，关机后重新开机，现象不变。根据维修经验，此类机器出现此种故障的原因一般为逆变器损坏造成。

温馨提示：有时逆变器损坏还会出现另一种现象，即光栅很暗，看不到图像，而字符却隐隐约约可以看到。

在这里介绍几种实用的判断逆变器损坏的方法：首先我们要了解逆变器的工作原理及其作用。逆变器是将12V直流电压经过升压逆变成600V-700V的交流正弦波电压(一种脉冲高压)来激活LCD背光灯管上的荧光粉发出亮光，给显示屏提供一种光源。简单的说，逆变器就相当于曰光灯的电子起辉器，知道这点后，那么维修起来就方便多了。

判断方法有两种：

①、观察法，在LCD开启之后马上观察LCD周围，看看是否有亮光，一般来说LCD在打开屏蔽盒之后，总有一到两个点可以观察到亮光，如果看不到亮光，就得使用测量法;

②、测量法，用万用表测量逆变器上是否有CPU送给的打开指令电压，如有，则用M47型表的DC10V—DC100V靠近逆变器的输出电容，看是否有小的放电蓝光出现，如有，逆变器正常，此时无光的话应为LCD内的发光灯管损坏，但我们目前还不能更换，只有更换整个屏。

实例3、烧机

烧机的情况一般是因为有线电视接线盒内的隔离点容短路或者无隔离电容造成的，该隔离电容是起到一个隔直通交的作用，将有线网内的直流成分隔开，只让有线电视信号输入到用户的电视机内。普通电视机的电源线插头只有两根线，没有接地线，而液晶电视要兼容做显示器之用，必须用带三孔插头的电源线，确保有效的接地，防止静电，而此时如果有线电视网络的直流电进入到显示器之中，就会通过地接通到适配器，然后与电网的地线相连，使得通过地线再进入到有线网，构成一个电流回路，这个电路的电流相当强大，足以烧坏显示器中的电路，甚至于烧坏显示屏。

了解这些后，当我们在维修时碰到烧机的LC1520T和LC1700T时首先检查CPU工作是否正常，判断CPU正常工作后，再观看而板上的指示灯是会有明显的变化，LC1520T开机之时正常情况是先亮绿灯，1秒左右重新转变成红灯，而LC1700T的指示灯在开机之时是红灯一闪即灭，然后再转成红灯。如果此时观察到机器的指示灯显示不正常，那么机器烧毁严重，90%的IC已经损坏，如果是LC1520T机，其高频头上带有一根地线与铁板相连之时，我们得考虑LCD是否已经烧坏，这时的机器在用户家是无法修复的，如果只有中频板损坏的话，先得检查几个关键的易损元器件：高频头、U202、U203、U204、给TUN供电电感，如为LC1700T，还要检查U804、U805的三端5V稳压是否正常。

实例4、LC1520T，开机出现黑屏，按钮控制正常

遇到此现象首先想到CPU工作是正常的，本着先易后难的维修思路，首先测量各组供电是否正常，一般出现这种故障现象是3.3V未能加到U1000和LCD上所致，当然，我们在维修时也不得排除U1000或LCD的损坏，其中无3.3V引起的故障所占比例最大，其次是U1000工作不正常，最后为LCD坏。

好了，以上就是小兔为大家简单介绍的康佳液晶电视机常见的故障情况及如何维修的方法，希望对大家在使用电视机的时候有所帮助。那小兔想提醒一下大家，因为液晶电视机的显示屏与我们平常使用的普通电视机的显示屏是不一样的，所以我们在维修液晶电视机和维修普通电视机的方法上，也是有所不同的。因此，我们在维修康佳液晶电视机的时候，就要改变一下我们的维修方式，不能用传统的维修方式维修液晶电视机哦!

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：，就能免费领取哦~

液晶电视逻辑板维修方法

电视我想大家都是非常熟悉的，几乎家家户户都有一台电视机，并且电视机也是我们平时比较娱乐的工具。而随着科技发展电视的功能也是越来越多了。而从一开始的黑白电视慢慢发展到现在液晶电视。并且从一开始只能看电视，而如今电视不但可以看电视，还可以玩游戏，购物等多个功能。而电视虽然很好，但是也会遇到一些问题，就是电视会坏，而如今电视主要是集成电视逻辑板组成的。如果电视电视逻辑板损坏严重的话，那肯定更换电视逻辑板的。而电视电视逻辑板多少钱，很多人都想知道的，那么小编就给大家分享。

液晶电视逻辑板价格

屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为逻辑板是随屏一起由液晶屏厂家一起提供，厂家出于对技术的保密，其相关资料很少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。而液晶电视逻辑板价格一般1200元左右(价格来源，仅供参考)。

液晶电视逻辑板故障分析

一般的故障判断如下：

1、花屏一般检查lvds连接线，多是接口处连接松，或潮湿，芯片坏的也有。

2、调节时菜单乱码，是主板故障，更换主芯片或则存储器，或则直接更换主板。

3、黑屏故障，大部分是背光电路故障，少部分主板故障。

白屏通病是屏逻辑板上的DC-DC电路坏，可换DC-DC电路解决，不用换板即可修复。采用TPS65161的DC/DC典型电压：

电路主要电压释义

　?VGL:GATE?OFF控制电压;本屏:-5.6V

VCOM:显示屏的基准电压。Vcom电压生成电路由接近共

模电压(VDD/2)的10位D/A转换器组成。

VDD：数字电源,VDD18表示1.8V,其他同。

　AVDD/VDA:模拟电源,供给U6/HX8915产生GAMMA电压;

　M/POL：液晶驱动极性转换信号，用于产生VCOM信号

　GVON,GVOFF:VGH时序控制信号，来自于CM1682A第36脚，37脚;

PWRON，DC/DC转换IC开启信号，来自于CM1682A第33脚;

伽马校正电路的维修案例

故障现象：开机字符，雪花点一切基本正常，当接上信号后，发现图像在亮的地方有彩色镶边，就像LVDS线接触不良一样!越亮的地方越严重。亮度低的时候，基本看不出来，屏是AU的T370XW02.。

分析与处理：首先打开菜单，在对比度调整选项中，将对比度打到最高，发现图像镶边极其严重，基本看不到正常的图像了，但是把对比度调低，发现，当对比度低于50的情况下，画面基本和正常无异，基本看不出故障来了。这说明了故障范围可以排除主板了，不是屏线接触不好，就应该是逻辑板或是屏损坏。于是将LVDS线拔出，在触点上用橡皮仔细插了几遍，再从新固定。开机故障依旧!反复晃动屏线故障也无变化，说明屏线正常。那么故障基本就锁定在屏上，或是逻辑板上了。

出现此类故障是典型的屏GAMMA控制电压异常，于是按照逻辑板的标识找到GAMMA1-GAMMA22的测试点，逐一测试这22个检测点电压。正常情况下该电压应该是从GAMMA1-GAMMA递减的。结果测试发现，从GAMAM1-GAMMA20确实电压基本正常从15V多见到3V左右，倒是到了GAMMA21却发现电压突然升到了8V多，这显然是不对的!按照线路查找，发现这个逻辑板的GAMMA?控制是有AS15-F这个芯片完成的，GAMMA21电压正是出自这个芯片的一个引脚上，大致检测芯片外围电阻无变值的，电容无漏电后果断更换GAMMA控制IC?AS15-F后故障排除。

在逻辑板上都有很小的一个圆形可调电阻，有的直接在保护的铁壳上有孔可以方便用螺丝刀调节，这个是VREF调整电路，转动这个可调电阻，可以调整vref电压，对应的是屏的色彩变化，非工厂模式不建议调整。

以上就是给大家分享的液晶电视逻辑板的内容。希望我们的分享对大家有帮助。也希望大家在以后的生活中能够很好的了解电视逻辑板的知识。除此之外也希望大家能够对电视逻辑板熟悉，尤其是对电子元器件感兴趣的朋友，在液晶电视使用的过程中难免会遇到一些问题，而至于小问题，如果大家对电视逻辑板熟悉的话完全可以通过自己来解决，如果要请专业人士修理的话，价格是非常高昂的。

三星电视售后维修部我的液晶电视电源板坏了。

英文 : timing controller的缩写为T-CON 中文：时序控制电路

市场上主要的逻辑板牌子有：视显光电。

原理

T-CON板主要由五部分组成：

1、栅极驱动电路（行驱动电路）；2、源极驱动电路（列驱动电路）组成；3、时序控制电路（T-CON）；4、DC—DC变换电路（为以上电路提供电压的开关电源电路）；5、伽马校正电路（灰阶电压发生电路）。

电视机芯大多输出到屏的是LVDS信号，因此屏的T-CON板把信号变为Mini LVDS等信号，Gamma电压及控制Source\Gate IC工作的信号，来使屏的信号驱动正常。

作用：控制PANEL时序动作的核心电路，控制扫描驱动电路何时启动，并将输入的视频信号（例如LVDS信号）转换成数据驱动电路所用的数据信号形式（例如mini-LVDS信号或RSDS信号），传递到数据驱动电路（COF IC)，并控制数据驱动电路适时开启。TCON电路就是液晶屏的图像驱动电路，液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。

主要接入脚：

1、从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；

2、格式脚，控制电压符号是：SELLVDS或LVDS OPTION，格式控制电压为高、低电平；

3、屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。

TCON板电路主要由几部分组成：

1.TCON IC(必须的）

2.GAMMA IC（必须的）

3.PM IC （必须的）

4.GPM IC（OPTION)

5.LEVEL SHIFT IC(GOA屏专用）

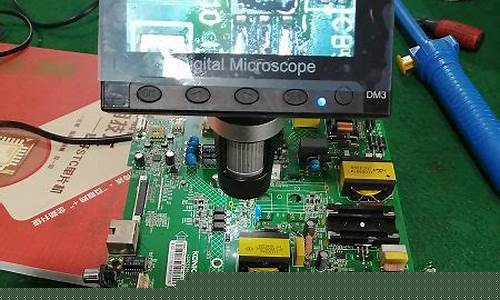

逻辑板实物图

一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。针对这种认识上的误解，现特通过维修实例供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。

白屏在维修中也占有一定比例，遇到白屏故障首先要检查3个电压，第一个电压是10V或者是12V（它是由5V或33V的屏供电电压经过一个简单升压后，产生的一个电压。）；第二个电压是25V或者是30V，由屏而定。（它是由DC----DC变换电路输出的。）；第三个电压是负7V(它也是由DC---DC变换电路输出的）。一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了。

液晶LCD屏竖线，专业是用压屏机完成，但是一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，这种方法是马当活马治，不成功就真的成马了。

一般的故障判断如下：

1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。

2、调节显示器时菜单乱码，更换主芯片或者存储器。

长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏， 可换DC-DC电路解决， 不用换板搞定关键你要断定故障部位是此板坏了， 屏供电5V ， 25V左右电压为0 ， 即为白屏。

维修案例：

故障现象:有声无图，黑屏

机型：TLM4236P 机芯：液晶LCD-MST6

分析检修：开机检查背光灯亮，检测屏供电12V正常，遥控开关机正常，这说明主板控制部分工作正常，因此把重点放在对逻辑板的检查上，逻辑板主要是由格式变换器电路和DC/DC变换器电路组成，因为是屏不能点亮，所以把DC/DC变换器电路做为重点检查，为检修方便，先简要分析一下该电路的控制过程

VCC-PANEL进入UP1第20、21、22脚，经过芯片内部转换从第18脚(SWB)输出25V电压通过UP5稳压得到18V给格式变换芯片提供供电，UP1的第11脚(DRN)通过DP7、C227、UP1第11脚内部组成的升压电路输出约-56V左右的VGL电压为行列驱动提供负压供电，UP1芯片内部检测到25V正常工作后，由LP7、LP2、DP2、DP6、UP1第4脚(SW) 5脚(SW)内部电路组成的升压电路开始工作，输出约16V的电压，UP1第27脚(GD)为QP1、QP2提供一个开启信号，16V电压经过QP1，QP2得到VDA电压为行列驱动电路提供供电，当以上电路都正常工作后，VAAP经过由DP5、CP18、UP1第10脚(DRP)内部组成的升压电路开始正常工作，通过RP21限流得到VGHP电压，VGHP通过QP8输出22V左右的VGH电压为行列驱动提供供电。

从以上分析可以看出，该电路正常启动工作时存在严格的时序关系因此依此时序关系分别检查各路电压，发现VGHP电压仅为10.5V，而正常时为19.5V，VGH电压为0V，正常时应为18V，显然问题是因VGHP电压不能正常升压引起的，经检测UP1的第10脚电压为0V，而正常时10脚应能检测到22.5V的直流电压，交流检测时有5V左右的交流电压，但实测交直流电压均检测不到测量该脚对地电阻无异常，怀疑UP1第10脚内部损坏，更换后故障排除。

机型：TLM40V68P机芯:液晶LCD-MST6M68F

故障现象：白屏

分析检修:开机检查发现整机启动正常，但是屏亮起的时间较长，且亮起后呈现白屏，伴音及整机其他功能均正常，因此将故障确定在逻辑板上。

首先检测逻辑板各路供电，发现VGHP检测点无电压，而正常时此检测点应有19.5V电压再测其它几个检测点电压正常取下逻辑板，测VGHP电压输出端对地电阻为0欧，显然这个问题就是因无VGHP电压引起当取下滤波电容CP19时，复测VGHP输出端对地电阻恢复正常将逻辑板装回原机，开机故障依然如故再测仍无VGHP电压，往前再测UP1第10脚有正常的直流22.5V和交流5V输出，VAA检测点也有正常的13V电压，由此确定无VGHP电压是因DP5开路所致，直接更换后后开机检测VGHP电压有正常的19.5V电压输出，整机恢复正常。

分析该故障形成是因为VGHP电压是为gate级提供的高电位，也就是打开gate级的电压当液晶LCD屏失去该电压时就会造成液晶LCD屏内部TFT不能正常工作而出现此类故障。

小结：逻辑板主要是由格式变换器和DC/DC变换器这两部分电路组成的。由以上这两个故障实例的分析检修过程，我们可以看出逻辑板的大多数故障均出在DC/DC变换电路。对于维修这部分电路，就其电路结构来说并不难理解，关键点就是要熟悉其DC/DC电路的时序控制过程和5大电压的产生。另外还需一提的是，在我们的维修实践探索中发现，逻辑板上所用的元器件在市场是完全可以采购到的，且价格非常低廉，就以上两个故障的维修，其维修成本均不足30圆，仅为板级维修价格的十分之一，因此对于液晶LCD电视机逻辑板的维修不但是技术层面的发展和超越，而且还是更具“钱途”的。

故障现象：上广电SVA 260PW023S屏上面有不规则彩色竖线

分析与检修：检查逻辑板5V供电正常。逻辑板数字供电3.3V也正常。屏驱动所需要的VGH VGL都没有。怀疑DC-DC电路有问题逐个检测VGH和VGL对地电阻。发现VGH对地电阻为300欧姆左右，而VGL对地电阻为36K以上。怀疑VGH滤波电容漏电，去掉VGH对地的三个贴片电容检测VGH对地电阻为45K左右。拆下来的三个贴片逐个测量有两个漏电比较严重，更换电容后试机，机器恢复正常。

维修案例：32L01HM/8M19/奇美屏，花屏、屏竖带干扰（转）

解决方案：该机芯很多会出现，花屏现象，经维修发现都是DC/DC 块U16（ATC4060HS）损坏没有5V 输出造成的，有时更换了该U16 还是没有输出，把外围元件全部更换了，还是没有输出，不知道什么原因，本人对照电路分析，在U16 的7 脚加一个10K 的贴片电阻输出正常，该电阻可以焊在主板的R239 位置上，R239 焊盘上没有元件，故障可以解决，望各位同仁维修时借鉴

维修案例：30LBAIW/8TG5奇美屏不开机、烧屏驱动板

解决方案：该系列的机器，由于主板上的供电DC/DC 电路MOS管击穿，需要更换，滤波电容也需更换，否则还会烧驱动板。

逻辑板维修总结（检修思路）一、外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；四、测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；

液晶电视部分黑屏维修大全

电视机上门维修，请通过登录以下网址 进行维修申请，由三星维修人员上门检查处理。

液晶电视部分黑屏的原因可能有很多种，包括电视屏幕损坏、电视信号不稳定、电视接口松动等等。以下是一些可能的解决方案：

1. 检查电视信号：如果电视信号不稳定，可能会导致部分黑屏。可以尝试重新调整天线或者重新连接电视信号线。

2. 检查电视接口：如果电视接口松动或者损坏，也可能导致部分黑屏。可以尝试重新连接电视接口或者更换电视接口。

3. 检查电视屏幕：如果电视屏幕损坏，也会导致部分黑屏。可以尝试检查电视屏幕是否有裂纹或者其他损坏，如果有需要更换电视屏幕。

4. 检查电视背光：如果电视背光不均匀，也可能导致部分黑屏。可以尝试调整电视背光亮度或者更换电视背光。

5. 检查电视驱动板：如果电视驱动板损坏，也可能导致部分黑屏。可以尝试更换电视驱动板。

总之，液晶电视部分黑屏的原因可能有很多种，需要根据具体情况进行维修。如果以上方法都无法解决问题，建议联系专业的电视维修人员进行维修。
