原因如下：

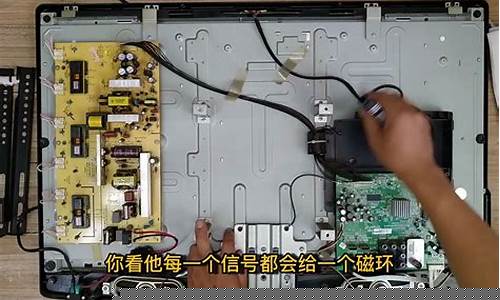

1、显示器内部电源板整流输出部分，滤波电容鼓包漏液，已经失效，导致供电不足。显示器屏幕抄亮一下即灭。

解决方法：维修更换滤波电容鼓包。

2、显示器内部电源高7a64e58685e5aeb931333433626438压板部分出现故障。

解决方法：维修更换高压板。

3、显示器背光源故障，如某根LCD灯管已经坏，造成高压部分自动保护。

解决方法：维修更换背光源。

扩展资料：

长虹液晶电视屏背光故障速修实例

例1、3D5585000I背光不亮

背光不亮，故障原因可能是主板发出的控制信号(BL-ON、PWM DIM)不良、LED背光灯板驱动不良或屏背光灯有问题。开盖，检测BL-ON信号和PWM DIM信号为4.7V，正常。

把电源板TCM40D-4MDl20接到LED专用工装上，通电后指示灯不亮，说明故障是LED背光灯板驱动不良。

二次开机后测试VLED电压为69V，与输入的60V端电压一致。测试12V电压已经送到ICLl(PF7001S)的11脚，说明BL-ON控制电路正常；

检测①脚功能控制信号，正常；测试②脚电压有4V，说明PWM DIM信号输入正常。在路检测QLl(ME20N20)，发现已经损坏，RLl8(0.lΩ)开路。

更换QLl、RLl8后在工装上试机，还是不开机。开机瞬间测试ICLl的脚输出电压为0V，怀疑ICL1有问题。在路检测ICLl为内部短路损坏，更换ICLl后, 一切恢复正常，故障排除。

例2、LED3982100C开机背光亮一下即灭?

电视机屏幕能亮，说明电视机控制电路等基本正常，故障可能是电源自身保护、主板控制信号异常或屏LED灯条不良。

为了判断故障范围，测试ON／OFF电压为4.0V；DIM信号为2.8V，正常,说明主板输出的控制信号正常，故障应该在电源板或LED灯条上。

测试24V和12V电压正常,测LED-SOURCE瞬间有约75V电压，说明升压电路工作正常。断开保护控制可控硅Q8301，屏幕不再保护，说明LED电源保护电路动作。

此时测试Q8301的控制端有3V电压，说明保护取样电路有故障。分析故障原因是ZD8301的稳压值下降，更换ZD8301后，一切恢复正常，故障排除。

创维m3711hm液晶电视背光暗的维修实例

实例1 机型：“金星”18英寸彩电

故障现象：开机图声都正常，但半个小时或者1小时后突然熄灭，无光无声，关机几分钟后再开又重复出现上述故障。

分析与检修：开机图象声音都正常，故障出现时又无异常光栅和声音出现，重新开机又正常说明电视机行扫描、帧扫描、通道、解码、亮度等电路工作均正常，故障可能是保护电路误动作引起。

通电后量CP701（HM7103）稳压值。发现开机时间稍长后，稳压管两端4、2脚间的电压在变化，引起3脚电位上升，Q704可控硅导通，开关电源停振，电源无输出而出现无光无声。关机冷却后稳压管稳压值又恢复原状，所以出现图声又都正常。更换HM7103后故障排除。

Q704可控硅热稳定性差，性能改变后也会出现与上述故障相同的现象。

实例2 机型：“金星”18英寸彩电

故障现象：无光无声，有“吱吱”尖叫声。

分析与检修：行管集电极电压为108V，基极1V，射极1.1V电压，说明行输出电路工作正常，接着量R717上无12V输出，关机量R717开路。使得行振荡级得不到补充电流而使行频变低而产生“吱吱”叫声。换上同规格电阻后故障排除。

实例4 机型：“金星”18英寸彩电

故障现象：行同步范围小，中间偏右有一条黑消隐条使图象一分为二，且图象顶部有些扭曲。

分析与检修：此故障一般来说是发生在APC电路及行输出有否逆程比较脉冲信号加到APC电路，所以此故障应查有关元件D709、D710、R727、R728、R720等，经查D709反向漏电、击穿造成以上故障，换上新件后故障排除。

网上找的．希望有用．

请问南京创维液晶电视售后维修电话是多少，开机后有声音没图象？

对于背光灯管断裂的机器，有的是开机瞬间背光源亮一下，然后背光源保护电路进行保护，有的背光源根本就不亮。对于开机瞬间点亮的机器，通过观察液晶屏亮度是否均匀（观察背光源亮度必须眼睛与液晶屏平视），就可以大致的判断哪根背光灯管没有点亮，把没有点亮的那根灯管插头插到可以点亮的背光灯升压板的插座上。如果背光灯管开机瞬间还是没有点亮，那么问题一定是在背光灯管上；对于背光灯开机瞬间一直都不亮的机器，我们可以通过测量背光灯的工作条件来判别。如果背光灯工作条件都具备，我们不妨把背光灯管插头拔掉一个，就开机试一次，如果拔掉那根背光灯管的插头，屏幕亮了一下，应该是你所拔掉的背光灯管存在问题。大家需要对开机瞬间背光源也不亮的机器特别注意，因为如果用户人为的通过钝器使液晶屏整体受到严重的振动，此时液晶屏和背光灯管有可能同时损坏。因为液晶屏的表面有比较韧性的偏光片（对于硬屏来说，屏幕第一层是比较有韧性的保护膜），不是尖锐的器皿碰撞液晶屏，在液晶屏表面不易留下损坏的痕迹，不点亮背光源一般是看不到液晶屏是否损坏的，所以希望大家在实际维修中需要加以注意故障判别，以免带来不必要的纠纷和损失。

创维的液晶电视酷开，连接后打开电视，打开酷开，显示无信号过一会儿就关机了。关机、开机显示屏都不显示

KV-2900T彩电检修实例?

1、KV-2900T工作不久声光消失

? 工作不久，声光消失。该故障应重点检查电源电路。检修时，打开机盖，开机，在故障出现时用万用表测量电容C618两端对地电压为285V，基本正常；测电源厚膜集成块IC602(1)脚电压为0V。仔细检查相关元件，发现开关变压器T603(2)脚脱焊。重新补焊后，机器故障排除。

2、KV-2900T工作时自动关机

工作时图像及伴音正常，但常出现自动关机现象。该故障应重点检查电源及保护电路。检修时，打开机盖，待机器故障出现时，用酒精棉球对电源厚膜块IC601表面进行冷却，不能使故障排除。说明故障不是因元件热稳定性差引起。再用万用表测量电容C618，正极对地电压约285V左右，基本正常。再测电源厚膜集成块IC602(1)脚电压为0V。经仔细检查发现开关变压器T603(4)脚虚焊。重新补焊后，机器故障排除。

3、KV-2900T工作不久声光消失

工作不久，声光消失。该故障应重点检查电源电路。检修时，打开机盖，开机，在故障出现时用万用表测量电容C618两端对地电压为285V，基本正常；测电源厚膜集成块IC602(1)脚电压为0V。仔细检查相关元件，发现开关变压器T603(2)脚脱焊。重新补焊后，机器故障排除。

4、KV-2900T工作时,行幅收缩

工作时，行幅出现收缩现象。该故障一般发生行输出电路。具体原因可能有：行输出管或阻尼管、逆程电容等性能不好；行输出变压器T802铁心掉块、松动等。检修时，打开机盖，仔细检查行输出变压器铁心无断裂处。用万用表测行推动管Q805基极电压，发现该脚电压在行幅变窄和光栅正常时均为-1V左右，基本正常，说明行振荡电路工作无问题；测行输出管Q804的集电极电压，该脚电压在132.5~135V间不稳定的变动。光栅正常时为稳定的135.1V，由此说明行推动至行输出部分有故障。测行推动管Q805集电极电压，正常时该点电压为118V左右，故障出现时下降为81V左右。经进一步检查为行推动变压器内部性能变差。更换行推动变压器后，机器故障排除。

5、KV-2900T三无,电源指示灯不亮

开机后电源指示灯不亮，呈“三无”状态。该故障应重点检查电源及负载电路。检修时，打开机盖，检查发现电源厚膜块IC602(STR—S5941)内部损坏，更换IC602后，用万用表测各组输出电压均偏高，+135V输出端为十138V，且有时出现保护，不能开机。分析原理可知：IC602的取样电路已集成在此内部，但装入电路时，每个产品仍有误差。为了减少误差，可在开机状态稍稍改变电阻R631的阻值。断开R631，输入电压最低；减小R631，输出电压升高。将R63l阻值增大至640ka左右，机器故障排除

6、KV--2900T开机后机内有吱吱声光栅行幅有时收缩

经开机观察与分析，导致行幅收缩变窄的原因有：行输出管或阻尼管、逆程电容等性能不好；行输出变压器T802铁心掉块、松动等。经仔细检查行输出变压器铁心无断裂处。再检查行振荡电路，用万用表测行推动管Q805的基极电压，发现该脚电压在光栅行幅变窄和光栅正常时均为—1v左右，基本正常，说明行振荡电路工作无问题；测行输出管Q804的集电极电压，该脚电压在出现故障现象时约在132．5-135V间不稳定地变动。光栅正常时为稳定的135．IV，由此说明行推动至行输出部分有故障。测行推动管Qs05集电极电压，正常时该点电压为118V左右，故障出现时下降为81V左右且不稳定。经仔细检查发现行推动变压器内部性能不佳。更换行推动变压器后，机器故障排除。

液晶电视逻辑板维修方法

第一，先要搞清楚一个问题：

你说的开机是指用遥控器上的电源按键开机，还是指使用在电视机上手动的电源开关？

某些有记忆功能的电视机，假如你在按手动电源关机前，使用了遥控器上的红色电源按钮关机(准确来说是叫待机)，那么下次开始时就会自动进入待机的状态，所以你还要再按一下遥控器上的红色按钮。

第二，你使用了开机显示的输入信号源通道模式为：自动记忆。意思是说你关机前所在的信号输入源通道，在下一次开机后会自动进入该信号源通道。举个实例：假如你正在使用的数字电视输入的信号源通道为AV1，不改更改的情况下会一直自动进入该通道。但如果你关机前不小心按到了AV2通道，那么下次开机时就会自动进入为AV2通道，而不是之前的AV1通道了。

如果你没有刚刚说的以上情况，估计就是电视机的问题了。

创维47E600F恒流版高电压没有什么情况

英文 : timing controller的缩写为T-CON 中文：时序控制电路

市场上主要的逻辑板牌子有：视显光电。

原理

T-CON板主要由五部分组成：

1、栅极驱动电路（行驱动电路）；2、源极驱动电路（列驱动电路）组成；3、时序控制电路（T-CON）；4、DC—DC变换电路（为以上电路提供电压的开关电源电路）；5、伽马校正电路（灰阶电压发生电路）。

电视机芯大多输出到屏的是LVDS信号，因此屏的T-CON板把信号变为Mini LVDS等信号，Gamma电压及控制Source\Gate IC工作的信号，来使屏的信号驱动正常。

作用：控制PANEL时序动作的核心电路，控制扫描驱动电路何时启动，并将输入的视频信号（例如LVDS信号）转换成数据驱动电路所用的数据信号形式（例如mini-LVDS信号或RSDS信号），传递到数据驱动电路（COF IC)，并控制数据驱动电路适时开启。TCON电路就是液晶屏的图像驱动电路，液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。

主要接入脚：

1、从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；

2、格式脚，控制电压符号是：SELLVDS或LVDS OPTION，格式控制电压为高、低电平；

3、屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。

TCON板电路主要由几部分组成：

1.TCON IC(必须的）

2.GAMMA IC（必须的）

3.PM IC （必须的）

4.GPM IC（OPTION)

5.LEVEL SHIFT IC(GOA屏专用）

逻辑板实物图

一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。针对这种认识上的误解，现特通过维修实例供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。

白屏在维修中也占有一定比例，遇到白屏故障首先要检查3个电压，第一个电压是10V或者是12V（它是由5V或33V的屏供电电压经过一个简单升压后，产生的一个电压。）；第二个电压是25V或者是30V，由屏而定。（它是由DC----DC变换电路输出的。）；第三个电压是负7V(它也是由DC---DC变换电路输出的）。一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了。

液晶LCD屏竖线，专业是用压屏机完成，但是一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，这种方法是马当活马治，不成功就真的成马了。

一般的故障判断如下：

1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。

2、调节显示器时菜单乱码，更换主芯片或者存储器。

长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏， 可换DC-DC电路解决， 不用换板搞定关键你要断定故障部位是此板坏了， 屏供电5V ， 25V左右电压为0 ， 即为白屏。

维修案例：

故障现象:有声无图，黑屏

机型：TLM4236P 机芯：液晶LCD-MST6

分析检修：开机检查背光灯亮，检测屏供电12V正常，遥控开关机正常，这说明主板控制部分工作正常，因此把重点放在对逻辑板的检查上，逻辑板主要是由格式变换器电路和DC/DC变换器电路组成，因为是屏不能点亮，所以把DC/DC变换器电路做为重点检查，为检修方便，先简要分析一下该电路的控制过程

VCC-PANEL进入UP1第20、21、22脚，经过芯片内部转换从第18脚(SWB)输出25V电压通过UP5稳压得到18V给格式变换芯片提供供电，UP1的第11脚(DRN)通过DP7、C227、UP1第11脚内部组成的升压电路输出约-56V左右的VGL电压为行列驱动提供负压供电，UP1芯片内部检测到25V正常工作后，由LP7、LP2、DP2、DP6、UP1第4脚(SW) 5脚(SW)内部电路组成的升压电路开始工作，输出约16V的电压，UP1第27脚(GD)为QP1、QP2提供一个开启信号，16V电压经过QP1，QP2得到VDA电压为行列驱动电路提供供电，当以上电路都正常工作后，VAAP经过由DP5、CP18、UP1第10脚(DRP)内部组成的升压电路开始正常工作，通过RP21限流得到VGHP电压，VGHP通过QP8输出22V左右的VGH电压为行列驱动提供供电。

从以上分析可以看出，该电路正常启动工作时存在严格的时序关系因此依此时序关系分别检查各路电压，发现VGHP电压仅为10.5V，而正常时为19.5V，VGH电压为0V，正常时应为18V，显然问题是因VGHP电压不能正常升压引起的，经检测UP1的第10脚电压为0V，而正常时10脚应能检测到22.5V的直流电压，交流检测时有5V左右的交流电压，但实测交直流电压均检测不到测量该脚对地电阻无异常，怀疑UP1第10脚内部损坏，更换后故障排除。

机型：TLM40V68P机芯:液晶LCD-MST6M68F

故障现象：白屏

分析检修:开机检查发现整机启动正常，但是屏亮起的时间较长，且亮起后呈现白屏，伴音及整机其他功能均正常，因此将故障确定在逻辑板上。

首先检测逻辑板各路供电，发现VGHP检测点无电压，而正常时此检测点应有19.5V电压再测其它几个检测点电压正常取下逻辑板，测VGHP电压输出端对地电阻为0欧，显然这个问题就是因无VGHP电压引起当取下滤波电容CP19时，复测VGHP输出端对地电阻恢复正常将逻辑板装回原机，开机故障依然如故再测仍无VGHP电压，往前再测UP1第10脚有正常的直流22.5V和交流5V输出，VAA检测点也有正常的13V电压，由此确定无VGHP电压是因DP5开路所致，直接更换后后开机检测VGHP电压有正常的19.5V电压输出，整机恢复正常。

分析该故障形成是因为VGHP电压是为gate级提供的高电位，也就是打开gate级的电压当液晶LCD屏失去该电压时就会造成液晶LCD屏内部TFT不能正常工作而出现此类故障。

小结：逻辑板主要是由格式变换器和DC/DC变换器这两部分电路组成的。由以上这两个故障实例的分析检修过程，我们可以看出逻辑板的大多数故障均出在DC/DC变换电路。对于维修这部分电路，就其电路结构来说并不难理解，关键点就是要熟悉其DC/DC电路的时序控制过程和5大电压的产生。另外还需一提的是，在我们的维修实践探索中发现，逻辑板上所用的元器件在市场是完全可以采购到的，且价格非常低廉，就以上两个故障的维修，其维修成本均不足30圆，仅为板级维修价格的十分之一，因此对于液晶LCD电视机逻辑板的维修不但是技术层面的发展和超越，而且还是更具“钱途”的。

故障现象：上广电SVA 260PW023S屏上面有不规则彩色竖线

分析与检修：检查逻辑板5V供电正常。逻辑板数字供电3.3V也正常。屏驱动所需要的VGH VGL都没有。怀疑DC-DC电路有问题逐个检测VGH和VGL对地电阻。发现VGH对地电阻为300欧姆左右，而VGL对地电阻为36K以上。怀疑VGH滤波电容漏电，去掉VGH对地的三个贴片电容检测VGH对地电阻为45K左右。拆下来的三个贴片逐个测量有两个漏电比较严重，更换电容后试机，机器恢复正常。

维修案例：32L01HM/8M19/奇美屏，花屏、屏竖带干扰（转）

解决方案：该机芯很多会出现，花屏现象，经维修发现都是DC/DC 块U16（ATC4060HS）损坏没有5V 输出造成的，有时更换了该U16 还是没有输出，把外围元件全部更换了，还是没有输出，不知道什么原因，本人对照电路分析，在U16 的7 脚加一个10K 的贴片电阻输出正常，该电阻可以焊在主板的R239 位置上，R239 焊盘上没有元件，故障可以解决，望各位同仁维修时借鉴

维修案例：30LBAIW/8TG5奇美屏不开机、烧屏驱动板

解决方案：该系列的机器，由于主板上的供电DC/DC 电路MOS管击穿，需要更换，滤波电容也需更换，否则还会烧驱动板。

逻辑板维修总结（检修思路）一、外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；四、测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；

或许出故障了。

创维LED液晶电视42E70RG有伴音黑屏的维修实例故障现象：伴音正常，无图像黑屏。

检修方法：一、接通电源打开电视机，声音正常，并且液晶屏背光不亮。

用万用表测量电源板供给LED恒流驱动板的24V电压正常。

二、查主板背光控制信号输出电压，在路测得电压为4，6V正常。

估计故障在LED恒流驱动板上。

因为LED恒流驱动板主要由CPU控制电路，低电压供电系统，LED恒流驱动器和DC/DC升压电路组成。

正常工作时，LED恒流驱动板上的D4会是亮的，（因为D4是LED恒流驱动板上CPU的工作指示灯）。

检查LED恒流驱动板24V输入端保险没有熔断，测出CPU供电3，3V正常。

根据维修经验，晶振在电路的基本作用在于产生时钟频率，晶振坏后整个数字电路就不会工作，换CPU上18M晶振后，故障排除。
