燃气热水器的结构-燃气热水器的结构及维修

燃气热水器相的内部构造相对复杂一些，典型的燃气热水器一般包括这几个部分：外壳，排气装置，燃烧器，热交换器，气控装置，水控装置，气联动装置。

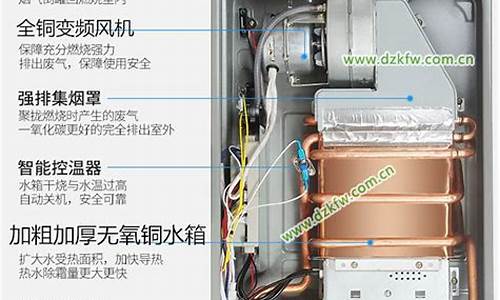

内部各部分的名称的图示：

其中燃烧器由喷嘴和引射器构成，少燃气的头部有很多火孔，阻塞之后可导致水受热不完全，降低效率，需用牙签等物予以疏通。

水气联动装置的作用是保证足够的水压，当水流停止或者压力不足的时候，自动切断燃气的供气通路，放置因缺水而烧坏设备。简单可概括为一句话：给水供气，停水断气。

热水器的工作原理：打开热水器开关，冷水进入热水器，流经水量传感器的时候，位于水量传感器外部的集成原件发出电子脉冲，燃烧用风机启动，燃气进入燃烧器，同事点火器让点火针擦出火花放电而点火，这时候位于燃烧器上部的火焰检测棒检测出火焰的信号，通过控制电路讲燃烧指示灯点亮，并使之保持下去。

家用燃气快速热水器的结构及原理

电热水器一般由内胆、保温层、温控器、温度过载保护器、漏电保护器、加热管、镁棒、指示灯、线路板（有些热水器没有线路板）等组成，保温层由聚氨酯整体发泡而成。

漏电保护、防干烧保护、防超温保护等是电热水器必备的安全保护装置。 通上电源，电源指示灯亮，打开加热开关，加热指示灯亮，当水温达到顶设温度时，温控器触点断开，加热指示灯灭，电热水器处于断电保温状态，经过较长时间的保温，水温下降，温控器触点接通．加热指示灯亮，电热水器处于通电加热状态，反反复复，实现加热过程。

当电热水器处于干烧或过热状态时，过热保护温控器内的双金属片断开， 加热管断电 。遇到干烧情况，需要待加热管冷却(约10分钟到30分钟后)，才能加水，加满水后，即可恢复正常使用。

樱花燃气热水器结构

水流量电子传感器（霍尔开关）；控制系统。查看

热水器构造及各部件名称

家用燃气快速热水器结构图（平衡式）

家用燃气快速热水器的结构

l、外壳2、给排气装置1半密闭自然排气装置

①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。②排气筒应由不可燃、耐热、耐腐蚀材料制成。③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和 其他 异物进入排气系统。2密闭式给排气装置

①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置

3、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔4、热交换器（俗称水箱）5、水控、气控装置

6、水气联动装置水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

1）压差式2）干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）、家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成，控制器除具有电脉冲点火、熄火保护和安全中断功能外，还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。1家用燃气燃烧器具电子控制器类型：

①时序控制器。②数字控制器。③模糊控制器。

2 感应元件热水器常用感应元件有火焰离子感应针、热电偶、温控器、微动开关和干簧管（或霍尔）等其作用是将反映热水器工作情况的有关信息转换成电信号，以便实现对热水器的工作态况进行控制。3 执行元件安全控制系统中的执行元件主要是电磁阀，它是全自动热水器关键部件之一，起着燃气气源打开与关闭用。当电磁阀通电时，电磁阀的线圈产生电磁吸力使阀门吸合，打开燃气通道，当电磁阀失电时，电磁吸力消失，阀门在弹簧力的作用下关闭燃气通道。8、热水器的工作原理在进水阀和进气阀都己打开、电源已接通的情况下，只要打开热水阀，水就进入热水器，通过水量传感器流向热交换器中的加热 水管 。水流经水量传感器时，它内部的磁性转子就转动。位于水量传感器外部又紧临转子的霍尔集成元件发出电脉冲，送至控制电路（电脑）。当水量传感器中的转子的转速达到某一规定数值时，电脑让燃烧用风机启动。风机内部也安装有一个霍尔集成元件，当风机的转速达到某一规定数值时，燃气主气阀及燃气比例阀打开，燃气进入燃烧器。同时点火器让点火针处火花放电而点火。首先点着的是一只（一排）燃烧器，但火焰很快向所有燃烧器转移，点燃所有燃烧器。这时位于燃烧器上部的火焰检测棒检出火焰信号，通过控制电路将燃烧指示灯点亮，并使燃烧保持下去。流过热交换器中加热水管的水，被火焰的高温加热成熟水，从热水阀流出。热水温度由面板上的温度调节旋纽设定．而实际出水温度由位于热交换器出口处的热敏电阻测量。电脑将这两个温度进行比较，并通过调节燃气比例阀的开关，调节燃气量t使出水温度达到设定温度。反过来．关闭热水阀门后，水流停止，水量传感器中的转子也停止转动，脉冲信号消失。电脑通知燃气主气阀及燃气比例阀关闭，燃烧器中的火焰熄灭，但燃烧用风机继续运转大约70秒钟后停止。在水路中采用了可调式水阀，通过面板上的旋钮可调节水量，从而改变出水温度。同时 在热交换器附近接了一只分流管，可让少部分冷水不经加热而直接加到热水中，以期得到低 温的热水。在气路中采用了一只调压阀，可用手动调节燃气压力，改变火力大小。同时还使用了3 只切换电磁阀，以得到不同温度的热水。

9、燃气热水器的产热水能力（标准出热水量）在国家标准中，对燃气热水器的产热水能力有以下严格规定：燃气条件为0－2，热水器工作在最大热负荷状态下，供水压力为0.1 MPa，温升折算到 △t=25K时每分钟流出的热水量。这里稍作一点说明。燃气条件为0—2，是指燃气为基准气，燃气压力为额定压力（标准压力）。水压0.1Ma就是1公斤（1kgf/cm）。最大热负荷状态可理解为，燃气控制阀全 部打开且开到最大，热水器产生的热量最大时的状态。绝对温度单位（K）与摄氏温度单位（℃）虽然不一样，但温升△t=25K与△t=25℃是一样的。所谓折算到△t=25K，就是说际测试时不必要求温升△t一定是25K，可按实际温升情况下所测到的出热水升数，再折算到△t=25K时应出热水升数。从以上对燃气热水器的产热水能力的严格规定我们可以得知，一台8升或l0升（ 其它 容量也样）热水器，不是在任何情况下每分钟都能够出8升或10升热水。且不说燃气条件及水压情况，光是温升就仅仅卡在△t：25K（△t=25℃）来考虑。实际使用时如果温升超过25℃，则出热水升数就肯定达不到每分钟8升或10升。

热水器的内部构造？

樱花燃气热水器采用全球领先科技，可以增加燃气的利用率，既节能又环保。普通热水器使用一定年限之后会出现很多安全问题，而樱花燃气热水器采用全方位保护装置，可以很好防止燃气泄漏，从而很好的保证用户人身安全。下面小编带大家了解一下樱花燃气热水器结构。

一、樱花燃气热水器结构

1、主要是由阀体总成、主燃烧器、小火燃烧器、热交换器、安全装置等组成。(还包括烟道式热水器烟道、强排式热水器的强排装置。阀体总成控制着整个热水器的工作程序,它包括水阀、气阀、微动开关和点火器等。热水器安装时,进水管、出水管、燃气管上都应该安装阀门。

2、使用热水器时,先打开燃气阀和进水阀。当打开出水阀时,点火器和微动开关控制先点燃小火,再点燃主火。有的热水器不设小火,可直接点燃主火。燃气在燃烧室内燃烧,热量通过热交换器将水加热,热水从出水口源源不断流出。关断出水阀,热水器停止工作。燃气热水器一般包括:外壳、给排气装置、燃烧器、热交换器(俗称水箱)、气控装置、水控装置、水气联动装置和电子控制系统等。

二、樱花燃气热水器怎么样

1、樱花在进行燃气热水器生产时所采用到的技术都是十分先进的，在樱花热水器中，它生产出的全智数码恒温燃气热水器中加入了樱花所特有的恒温芯片，它能智能的运算各种环境参数，这样热水器在运行过程中就能够一直处在良好的状态下。

2、樱花燃气热水器怎么样?在樱花热水器中它使用到的核心技术除了以上这一种之外还有三通道智能引擎，其中燃气精控技术是指双通道高精度燃气比例阀，两道燃气截止电磁阀进行双重保障，能够有效的防止燃气的泄露，保证用户的一个使用安全。

3、增氧排废技术主要指的是主动增氧，强制燃烧，通过大范围的无级调节，能够让燃气燃烧的更加的充分，提高热能效率同时减少废气的排放;水量控制技术指的是全自动水流调节，它能感应水流温度的一个变化，自动的调整水流，让水温能够更加快速的达到设定的温度。

4、樱花燃气热水器怎么样?从材质上看，这一型号的樱花热水器上使用到的排气管是不锈钢烟管，它内置了防倒风强排烟通道，在使用时能够防止废气倒灌，同时避免异物进入到热水器中。

5、燃气热水器它的外部面板采用到的是弧面烤漆瓷釉技术，在金属板材的外面，它增强了严密的抗震、抗锈、抗腐蚀的性能。外部造型新颖简易，更重要的是易清洁。

燃气热水器的结构大同小异，而樱花燃气热水器的内部质量更好，可以为业主提供更安全的家居生活。以上就是小编为大家介绍的樱花燃气热水器结构，樱花燃气热水器怎么样内容，。

典型的热水器一般包括以下几个部分：　　外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。　　燃气热水器的基本结构主要是由阀体总成、主燃烧器、小火燃烧器、热交换器、安全装置等组成。阀体总成控制着整个热水器的工作程序，它包括水阀、气阀、微动开关和点火器等。 由于科学技术的不断进步和发展，燃气热水器的内部构造不断地改进和更新，大体可以分为以下八个部分： 底壳： 用于固定燃烧器、热交换器和各种控制器件等，使之成为一个整体，在安装时作为与墙体固定的支架。 罩壳： 主要作用是防风、防尘、通风、排气，观察燃烧状况，印制各种功能标志。 水路系统：由进水总阀、网状过滤器、水压稳压装置、水量控制阀（后置式的不一定有）、节流孔板（前置式热水

器无此孔板）、水——气连锁装置、上水盘管、热交换器、出水盘管、热水出水阀（在后置式热水器中代进水控制阀，

前置式热水器不准安装此阀）等组成。 燃气系统：由进气阀、燃气稳压阀、燃气分配阀、水——气连锁（动）装置、燃气喷嘴、空气进气窗、一次燃——

空气混合装置等组成。 点火系统：由引火装置、火花发生器、点火燃烧器（又称长明灯，新的热水器已经没有这个装置了）、脉冲控制电

路等组成。 燃烧系统：由一次燃——空气混合装置、主燃烧器、炉膛及板管式热交换器的外侧组成。 安全系统：由熄火安全装置、空烧过热保护装置、缺氧自动熄火装置、过热保护装置、防冻结装置、排气扇连锁装

置、排烟道堵塞熄火保护装置等组成。 烟道式排气系统由防风罩、排烟管、90度弯头、防雨水装置、强制式的排风风机等组成。平衡式燃气热水器的排气

系统由与热水器密封相连的双层管道组成，一般内层为排烟通道，外层为进空气通道。 此外，一台完整的热水器，还应具有各种功能旋钮、隔热板、软管喷淋器及燃气安全认可标志和安全注意事项标志。
