冰箱温控器接线方法视频-冰箱温控器接线方法

冰箱温控感应探头接线方法如下：

1. 首先，确定探头的类型。温控感应探头一般分为热电偶和热电阻两种类型，它们的接线方式略有不同。

2. 准备好相应的工具，如万用表、镊子等。

3. 将温控器调至“0”档，用万用表测量探头的电阻值。根据探头类型，可以判断出探头的接线方式。

4. 热电偶探头的接线方式：热电偶探头由两个不同材质的金属导线组成，它们的连接点会在温度变化时产生电压变化。一般来说，热电偶探头的接线颜色为红色和白色（或蓝色和白色）。将红色线连接到温控器的“H”（或“L”）插头，白色线连接到温控器的“C”（或“3”）插头。

5. 热电阻探头的接线方式：热电阻探头由一个金属导线和一个温度传感器组成，它们的连接点会在温度变化时产生电阻变化。一般来说，热电阻探头的接线颜色为棕色。将棕色线连接到温控器的“H”（或“L”）插头。

6. 连接完毕后，将温控器装回冰箱，调整至适当档位。观察冰箱的制冷效果，如有需要，可适当调整温控器的档位。

注意事项：

1. 接线时，确保探头和温控器的接线颜色相对应，不能接错。

2. 探头安装位置应远离空调出气口、阳光直射等影响温度测量的地方。

3. 保持探头清洁，避免探头被灰尘、油污等覆盖，影响温度测量精度。

冰箱冰柜外置电子温控器怎么安装

1、冰箱温控器三脚的接线柱排列组合是H，L，C。其中H是接电源进线的火线，L接冰箱冷藏室照明灯的控制开关的，C接压缩机。

2、冰箱两脚温控器只有两个接线柱H，C。H接电源火线，C接压缩机。

3、把三脚温控器的L接线端子接到H端就可以了。

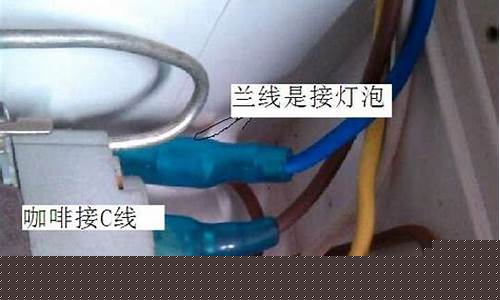

急急急！求冰箱师傅看一下这个电路图温控器H L C怎么接线？拆开冰箱盖子里面的线忘记了怎么插

1、首先把要安装温控器冰箱打开，一般在冰箱冷藏室内安装温控器，箱内照明灯的位置。

2、然后小心一点把插在冰箱内壁里的温控管拉出来。

3、先把温控管插入冰箱内壁;再把4个不同颜色的电线插头插到温控器相应的接头上。

4、然后用螺丝把温控器固定在外罩上;把外罩有卡口的一端平推入卡槽内，另一端用螺丝固定。

5、然后检查通电是否可以，灯亮则更换温控器成功。

冰箱温控器二线改三线接法

电冰箱温控器的线一般有3条线，颜色分别是**，咖啡色和白色。温控器三个接线端子之间的关系是有一个手动的常闭开关，在正常情况下处在闭合状态，只有当电冰箱温控器处在off位置时，内部出发点才会断开，它们之间是真正的温度可以自动控制开关，由它负责感应冷藏室内的温度，并控制压缩机的启动与停止。H线代表公用，C线代表压缩机，L线代表温度补偿。

温控器接线的步骤如下：

1、温控器有的标出H.L.C英文符号,有的标出6.3.4数字符号,其对应关系为:H对应6,L对应3,C对应4。

2、首先确定H端子:将温控器置在<OFF>位置,用万用表测量其中一个端子同另外两个端子不相通,该端子为H端子。

3、然后判断L.C端子:将温控器旋转到中间位置,在常温下,温控器三个端子均相通,然后放置在正常制冷的冰箱冷冻室,约过20分钟后取出,马上用万用表的任一表笔接已经确定的H端子,测量余下的两个端子,其中同H端子相通的则是L端子,不相通的则是C端子。

冰箱温控器的接线方法

该设备接线方法如下：

1、需要准备三线温控器、一个万用表、斜口钳、剥线钳等。

2、断开冰箱电源，卸下原有的二线温控器，注意标记出原温控器上的两个导线。

3、将三线温控器中的蓝线连接到原有的二线温控器的C端，黑线连接到原有的二线温控器的N端，红线连接到原有的二线温控器的L端。

4、将原有的导线分别接到新的三线温控器的一端，另一端接到冰箱风扇和压缩机对应的位置。

5、安装完毕后，最好检查一下温控器电路是否正确，以免连接出现问题。

冰箱温度控制器接线图

答：你的接法是正确的，下次接的时候应注意按接线颜色与温控器旁标注的字母“H冰箱温控器的更换与标识。

① 新换温控器的接线错误也是电冰箱检修中常遇见的。

② H与L，否则会造成温控器失灵，L与C或3和4为温升时接通。

更换具有3个接线杆片的温控器时、下降时断开的功能、C”或数字“6，或6和3为手动断开功能，尤其是有3个接线端的更容易接错线。

温控器的接线错误在电冰箱检修中很常见，尤其是有3个接线端更容易接错线。更换具有3个接线杆片的温控器时，应注意按接制线颜色与温控器旁标注的字母“H、L、C”或数字“6、3、4”相符，不能接错，否则会造成温控器失灵。

冰箱温控三个接线端子，有H，L，C三个接线端子。H，L为手动开关，L，C为温控开关，电源线接H或L，C接压缩机。 还有一种标记是6，3，4三个接线端子，6，3为手动开关，3，4为温控开关，电源线接6或3，4接压缩机。

扩展资料：

温度控制器电子元件在不同温度下，工来作状态的源不同原理来给电路提供温度数据，以供电路采集温度数据。

冰箱温控器H为公共脚，L为接加热丝脚，C为接压缩机和加热丝脚，H--L为开关路，L--C为制冷路，L、C接反会引起不停机故障，有的冰箱L处会接一个节电开关后再接加热丝。

压缩机、冷凝器、干燥过滤器、毛细管则是帮助并保证在蒸发器中已使用过的制冷剂恢复到中温低压的液体，能再一次送回蒸发器吸热气化，实现单向连续循环制冷。
