洗衣机电磁阀双-洗衣机电磁阀双线接线图

可以用以下方法判断：

1，拨下电磁阀的两根引线，用万用表测量电磁阀线圈有无断路，如果断路则是坏的。

2，如果线圈无断路，则开启洗衣机，用万用表交流档测量两根引线，看有无220伏输出，如无输出，则洗衣机电路板有故障，如有220伏输出，则是电磁阀故障。

扩展资料：

进水阀工作原理：

1、初始状态：未通电。阀芯位于隔膜板中心的中心孔上（阀芯帽起到密封作用），中心孔在背压室的一端处于密封状态。

2、 进水：水龙头打开、线圈通电。水通过进水口进入阀室，通过隔膜板的旁孔进入背压室；线圈通电产生的电磁力（压缩弹簧所需的力），使得阀芯从位于隔膜板中心的中心孔上脱离，背压室内的水通过中心孔流向出水口。

由于中心孔的孔径大于旁孔的孔径，就会使得背压室内的进水速度小于出水速度，导致背压室内的压力下跌。隔膜板在阀室一端所受的压力大于在背压室的一端所承受的压力，隔膜板远离阀室，从而使得水流直接从进水口流向出水口。

3、 关断：线圈断电，线圈磁场消失，阀芯由于弹簧的作用力回到初始位置将隔膜板中心的中心孔堵住。这时，水只能通过旁孔进入背压室，背压室里的水无法从中心孔流出，使得背压室内的水压迅速上升。

当隔膜板在背压室的一端所承受的压力大于在阀室的一端所承受的压力时，隔膜板压向阀室，将阀座面压住，阻止水流从进水口直接流向出水口。

洗衣机下面有个一进两出的黑色电器件

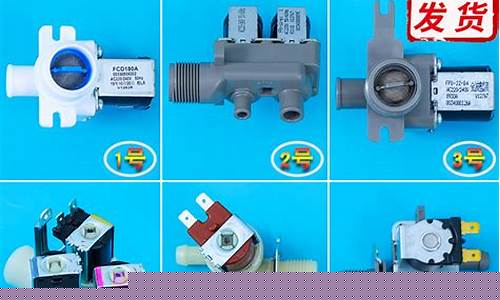

全自动洗衣机里有一到三个电磁开关。普通全自动洗衣机只有一个进水阀，一个进水阀可以分单进水、双进水、三进水，分别用来冲洗洗衣粉、软化剂的。有一些地区有特殊要求的会使用双阀，主要是对冷热进水有要求的。电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

洗衣机进水电磁阀的结构原理、价格以及维修方法的介绍

题主是否想询问洗衣机下面有个一进两出的黑色电器件是什么，排水电磁阀。根据中国机械设备网显示，洗衣机的一进两出的黑色电器件是排水电磁阀。主要作用是控制洗衣机排水的流量和方向，以及防止污水倒流。当洗衣机进行排水工作时，电磁阀会打开，让水从洗衣机内部流出并进入排水管，水排出后，电磁阀会自动关闭，以防止污水倒流进洗衣机。

洗衣机进水电磁阀多少钱一个？

洗衣服是一件很辛苦的事情，现代科技的进步给大家带来了洗衣机的福利，现在在市场上售卖的洗衣机基本上都是全自动的洗衣机了。要让洗衣机全自动化，是离不开洗衣机进水电磁阀的，洗衣机进水电磁阀的转动是离不开交流电的，运用的主要是电磁感应的原理。下面小编就来给大家介绍一下洗衣机进水电磁阀的结构以及工作原理。还有洗衣机进水电磁阀的价格。 洗衣机进水电磁阀的结构与工作原理 进水电磁阀是全自动洗衣机中实现自动控制进水的元件，如图1所示，其额定工作电压为AC220V,利用水的压力差进行工作。进水电磁阀主要由铁芯、橡胶阀、线圈、金属过滤网、水流垫、阀座、导磁铁框、弹簧等组成，其结构示意图如图2所示。过滤网起阻挡水中的杂质进人进水阀的作用，水流垫上面开有3-5个小孔，主要起限制进水量的作用。线圈、导磁铁框与衔铁组成电磁铁。 当进水阀不通电时，铁芯在弹簧的弹力作用下，向下顶在橡胶阀上，封住橡胶阀的中心孔，如果这时将水源接通，水先进人A腔，随后通过橡胶阀上的小孔进人B腔，这时A,B腔都充满水，同时对橡胶阀施加一定水压。此时，橡胶阀封住A腔到C腔的通路，洗衣机不进水。 当进水电磁阀通电时，进水电磁阀的铁芯会在电磁力的作用下，克服弹簧的压力向上运动，这样橡胶阀上的中心孔被打开，B腔内的水通过中心孔流人C腔，由于A腔内水流进人B腔的通路只有橡胶膜上的小孔，流速很慢，因此B腔内的压强迅速减小，A腔内的水压很快就会超过B腔内的水压，橡胶阀被顶开，洗衣机开始进水。 当进水到设定水位时，在电脑板的控制下进水电磁阀断电，阀内的铁芯在弹簧的弹力作用下回到原来位置，封住橡胶阀的中心孔，B腔内的压力升高，橡胶阀封住进水口，洗衣机进水停止。 值得一提的是，近年来部分全自动洗衣机采用双进水阀，即在一个电磁阀座上安装有两个进水阀，一个是用于洗涤时进水，一个用于漂洗时喷淋，或向洗衣机内进柔顺剂或消毒液，从而实现不同的功能。 洗衣机进水电磁阀价格 洗衣机进水电磁阀的市场价格是210元到3640元。(价格来源网络，仅供参考。) 洗衣机进水电磁阀故障的检测方法： 1，断电状态下，打开水龙头，若能进水，则进水阀故障。 2，断电状态下，测量进水阀同一线圈端子间阻值，应约为4.6kΩ。若为无穷大或小于1kΩ，则为线圈断路或短路故障。 3，以上均正常，通电运行，测量进水阀线圈端子电压，若正常且一直不进水，断电后立即触摸线圈，若发热，则为进水阀故障。 上文中小编不仅仅给大家介绍了一下洗衣机进水电磁阀的价格是多少，以及洗衣机进水电磁阀有什么样的结构、运用了什么样的原理，还给大家介绍了一下洗衣机进水电磁阀出现故障的时候要怎么解决的办法。洗衣机进水电磁阀是全自动洗衣机的重要组成部分，有金属还有橡胶制品共同组成。如果遇到洗衣机进水电磁阀出现故障需要维修的状况，还是要抢专业人士来帮忙才好。

美国进口水洗机洗衣机排水阀排水电磁阀美国Depend-O-Drain进口950.00元

金羚多品牌全自动洗衣机进水阀220V通用进水电磁阀8.00元

LG西门子三星滚筒洗衣机进水阀电磁阀28.00元

意大利CEME冷热水进水电磁阀进口水洗机洗衣机进水电磁阀阀门430.00元

进口美国Depend-O-Drain洗衣机水洗机排水阀阀体排水电磁阀阀体580.00元

包邮原装小天鹅海尔全自动洗衣机进水阀通用进水电磁阀FCD-270A13.99元

月阳电子原厂海尔小天鹅三洋美的LG洗衣机进水阀电磁阀220-240V50/60HZ4.00元

正品洗衣机进水阀通用进水电磁阀小天鹅松下美的荣事达FCD270A6.90元

全新原装小天鹅配件弯头全自动洗衣机电磁阀进水阀FCD-270B270D9.60元

进水阀电磁阀FCD180A海尔波轮全自动洗衣机原装配件00330508002A15.00元

原装松下三洋小天鹅金羚威力TCL威力LG三星海尔洗衣机进水电磁阀5.00元

原装裕华小天鹅海尔全自动洗衣机进水阀通用进水电磁阀FCD-270A7.00元

通用全自动洗衣机进水阀洗衣机电磁阀5.99元

注：上面这些是我在网上找到的相关报价，如果不想网购的话，价格还是要以当地为主的哦。
