图上的光耦可控硅是一个光电三极管型的

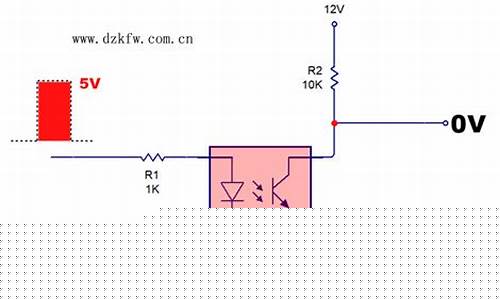

左侧的发光二极管由CPU的（直流+5V）电源导通后发光后?被右边的光电三极管接受光照导通（交流12V）?（?光电流的大小与发光二极管的电流大小成正比?从而实现了电信号的传输?由于该传输过程是通过电?光?电?的传输?两电流之间没有电的联系?同时实现了输入与输出端之间电的隔离）（电从晶闸管到光耦断路导通后从R3过VD2进R1进交流风机）

直流有正负极之分，比如干电池蓄电池之例，而交流就是有频率的，我国通用市电就是频率为50的交流电！直流电和交流电的区别是：1，直流电：在单位时间内，电流的大小和方向不发生变化的称为直流电；2，交流电：在单位时间内，电流的大小和方向不断发生周期性变化的称为交流电。

你所弄的那个东西看起来很麻烦?还是自己买本书多翻翻吧?上面的这些电阻?电容?二极管啊?这些元器件的功能自己琢磨去吧你的这本资料不是你研究空调电路板的好资料?多搞些别的品牌的

祝你好运

海尔空调e7是什么故障？怎么维修？

主要起隔离和触发的作用.

光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。光耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件。

可控硅，是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，亦称为晶闸管。具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。

变频空调通讯电压多少

海尔空调e7是什么故障?怎么维修?

故障简述：室内机与室外机通讯故障

扳手快查给出的维修工艺

一、检查室内外机连接线

常见原因故障：

1.室内外机连机信号线断;

2.室内外机连机信号线端子压接不牢接触不良

3.连机信号线之间绝缘不良漏电;

4.连机信号线接错;

5.室外机接线端子排老化锈蚀严重。

诊断方法：万用表的R*1欧档检测连线，用螺丝刀检査压线是否有松动现象，生锈，接触不良，漏电等问题，注意：对于老化的连机线如漏电，直接更换新的连机线

诊断标准：查看连线接头，要求每个接头无生锈和受潮现象，接头不能松动，无接触不良

维修措施：

1.用万用表检测室内外机信号线断路(信号线加长后接头断开)重新连接牢固;

2.内外机连机信号线接头处接触不良，重新连接牢固

3.信号线接头处之间漏电棚绝缘不良，重新连接牢固或更换连机线;

4.室内外机连机信号线黑和白线其中一端的接线交叉接反(应按线色和接线端子排的颜色标识正确连接)

5.更换接线端子排

二、检测功率模块

常见原因故障：功率模块异常

诊断方法：用万用表检测功率模块U-V-W有无击穿短路或开路现象

诊断标准：功率模块u、v、W分别与P+和N-之间正向电阻值约为500欧:反向电阻值应无穷大：U、V、W任意两相间输出交流电压为50-200伏

维修措施：更换功率模块(注意涂抹散热硅脂保证散热良好)

三、检测外机整流桥

常见原因故障：室外机整流桥损坏(击穿短路、开路)

诊断方法：用万用表检测正向电阻值和反向电阻值应符合二极管特性

诊断标准：整流桥正向电阻值约为500欧姆，反向电阻值为无穷大

维修措施：更换整流桥

四、检测通讯元器件(如：整流二极管、光电耦合器)

常见原因故障：室内外机电脑板故障，室内机电脑板上的通讯指示灯不能正常有规律不间断地闪烁，一般多为室外机电脑板故障原因

诊断方法：室内和室外电脑板(通讯元器件)损坏：

1.室内机电脑板有通讯指示灯机型，首先观察通讯指示灯工作状态，正常时按规律每秒闪烁3次不间断发送接收信号

2.室内机电脑板有通讯指示灯间歌性发送后,灯亮约3秒间隔再发送说明室内机正常.故障在室外机通讯电路或连机线等电路

3.室内机电脑板有通讯指示灯常亮或不亮,说明室内机电脑板无正常供电或室外机通讯电路故障，应检査检测整机电源、内外机通讯电路等器件;

4.采用万用表检测内外机端子排1-3和2-3之间的通讯信号脉冲电压,应分别有不间断的约0-80\/和0-140V左右的交流或直流脉冲电压为正常

6.观察室外机电脑板上的故障指示灯报警闪烁15下，或室内机显示屏故障报警E7可判定为室内外通讯故障

诊断标准：室内外机电脑板上通讯电路的各元器件性能参数及工作正常;内外机端子排1-3和2-3之间的通讯信号脉冲电压不间断地波动，室内机电脑板上的通讯指示灯应有规律地不间断地闪烁。

维修措施：更换室内、外机电脑板或损坏的子件

五、检测室外机保险丝

常见原因故障：室外机上的保险丝烧断损坏

诊断方法：万用表R*1Ω测量是否有短路、断路现象

诊断标准：无短路，断路现象

维修措施：更换室外机上的保险丝

六、外界因素

常见原因故障：室外机电脑板因天气下雨空气湿度大，电脑板受潮后产生故障

诊断方法：清除室外机电脑板的灰尘，60度的温度恒温烘干除湿后，用绝缘漆将电脑板正反面的通讯电路全部元器件涂绝缘漆后，60度的温度恒温烘干即可

诊断标准：电脑板表面无灰尘，无受潮现象

维修措施：清除外电脑板的灰尘或更换外电脑板

七、检测内外连机线

常见原因故障：空调室内外机连机信号线与供外机电源线缠绕，产生电源干扰

诊断方法：使用新的连机线替代后，判断机器是否正常，中间有无接头，电源连机线L、N是否接反

诊断标准：电源线和信号线无缠绕到

维修措施：重新调整室内外机连机线

八、检査室内外机周围有高频设备产生干扰

常见原因故障：空调室内外机周围有高频设备产生干扰(如：通讯设备，高频发射天线覆盖周围信号过强)家用电器的相互干扰

诊断方法：观察用户家周围有无高频设备产生干扰

诊断标准：无髙频设备产生干扰

维修措施：将空调室内外机连机线采用屏蔽线连接，将室外机电控部分用铝箔纸进行屏蔽消除干扰，向用户做好解释

九、检测室外机电脑板功率继电器

常见原因故障：室外机电脑板功率继电器线圈断

诊断方法：用万用表检测继电器线圈电阻值

诊断标准：继电器线圈电阻值一般在140-200Ω

维修措施：更换室外机电脑板或功率继电器

十、检测室内、外机电脑板上的通讯器件

常见原因故障：室内、外机电脑板上的通讯器件：光电藕合器TLP741;TLP371;TLP521;整流二极管1N4007，及光电藕合器限流电阻损坏

诊断方法：1.用万用表检测室内、外机电脑板上的通讯器件：光电藕合器TLP741;TLP371;TLP521内的光电三极管与发光二极管正反向电阻;

2.整流二极管1N4007正向电阻约500Ω，反向电阻无穷大;光电耦合器限流电阻是否烧断，重新更换相关器件

诊断标准：部件工作正常

维修措施：如损坏，更换相关部件或电脑板

由于空调室内机与室外机的距离比较远，如果直接用此信号进行室内、外机的信号传输，很难保证信号传输的可靠度，因此，在变频空调器中，通讯回路一般都采用单独的电源供电，供电电压多数使用24V，回路与内、外机间的接口电路采用光电耦合器进行耦合，使通讯电路与室内、外机电路在电源上完全隔离开，形成独立的回路。
