空调机组-空调机组安装图集

中央空调主机由四部分组成，压缩机、冷凝器、节流装置、蒸发器。

制冷剂依次在上述四大部件循环，压缩机出来的冷媒高温高压的气体，流经冷凝器，降温降压，冷凝器通过冷却水系统将热量带到冷却塔排出，冷媒继续流动经过节流装置，成低温低压液体，流经蒸发器，吸热，再经压缩。

在蒸发器的两端接有冷冻水循环系统，制冷剂在此次吸的热量将冷冻水温度降低，使低温的水流到用户端，再经过风机盘管进行热交换，将冷风吹出。

扩展资料：

中央空调降温原理是根据“水蒸发吸收热量，蒸发面积影响蒸发效率”这一自然物理现象，当风机运行时冷气机腔内产生负压，使机外空气流进多孔湿润的湿帘表面进入腔内，空气与水份充分接触的同时使湿帘上的水蒸发，带走大量显热。

使经过湿帘的空气干球温度降至接近于机外空气的湿球温度，即冷气机出口的干球温度比室外干球温度低5-12℃（干热地区可达15℃），空气愈干热，其温差愈大，降温效果越好，同时由于中央空调利用蒸发降温原理，因此，中央空调具有降温和增湿双重功能。

百度百科——中央空调

空调机组与空气处理机组的不同

不同类型的中央空调系统包含的设备类型不同。常见的中央空调系统有多联机系统、冷水机组系统。

多联机中央空调系统所包含的设备有：

室外机主机、各种形式的室内机、节流部件、分器管、内外机连接管、送风风管、进出风口等等。

冷水机组中央空调系统所包含的设备有：

空调主机、空调箱或者风机盘管末端换热设备、水泵、冷却塔、膨胀水箱、补水箱、水流开关等等。

如果要详细了解各种类型中央空调系统的构成和工作原理，建议直接找相关书籍或者工程实例来观察学习。在这些方面有很多概念是相对模糊的，建议在学习了解过程中不要拘泥于各个名词，而要更关注实际的情况。

风机盘管与空调机组什么区别

是两种设备两种名称.空调机组根据冷却方式的不同，空调就可以分为水冷机和空冷机，家用空调是典型的空冷机，水冷机在大型中央空调比较普遍，水冷机和空冷机都有冷凝器，恐冷机的冷凝器是用风扇直接冷却，如家用空调的室外机，而水冷机是用水冷却冷凝器，再将水输送到冷却塔冷却，如此循环。尽管水冷机组比空冷多了个冷却塔及其水循环系统，但是同等制冷功率下，体积、效率都要高很多。

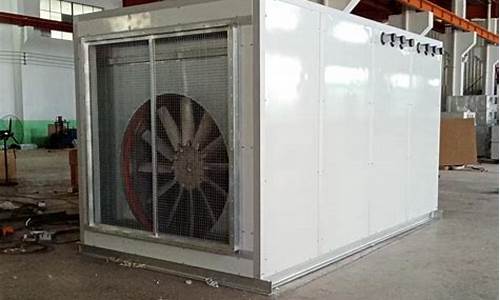

空气处理机组是中央空调末端使用的空气处理机组。其功能是对空气的降温冷却、去湿干燥、加热、等焓加湿、过滤净化以及作为新风机组等。适用于将处理过的空气通过风管送到一定距离的地方，特别适用于小型商业办公大楼和工业应用的空调工程。

风机组和空调机组的区别是什么？

风机盘管与空调机组的区别；

1、制冷制热不同；风机盘管只有送风机，本身并不制冷不制热，它的冷热源往往来于空调机组，空调机组将冷热源供给风机盘管，由风机盘管来完成室内对冷、热的需求。如果室内需要降温，空调机组则供给冷风循环，室内需要升温，则供给热风循环，由风机盘管送出，从而实现室内温度的升降。

2、循环系统不同；空调机组本身既能制冷也能制热，是通过压缩机压缩冷媒（R22等冷媒）实现制热目的，高压高热冷媒通过冷却后，变成低压低温液体，低压低温液体通过节流阀继续蒸发，吸收大量热量，实现制冷目的。而风机盘管没有压缩机，没有冷媒，没有自己制冷制热循环系统。

3、使用范围不同；风机盘管只适合一室使用，空调机组一机多用，它同时可以满足多室及大空间冷暖需求。它的冷热来源受制于空调机组。

4、功能不同；风机盘管功能单一，只是被动供暖供冷，它的冷热来源受制于空调机组。而空调机组是主动供暖供冷。

5、温度控制精度；由于风机盘管不能自主制冷制热，所以，对室内的冷热要求，控制精度比较低。而空调机组是自主制冷制热，对温度的控制精度也比较高。

6、热量冷量小，主要考虑小房间内使用，控制精度也低，体积小安装形式多样，是中央空调理想的末端产品。空调机组功能多，制热量和大制冷量大，主要考虑大空间使用，控制精度可以做得很高，但体积大安装形式比较单一。

工作工况条件不同，用途不同，成本不同等。\x0d\新风机组是直接把室外空气经过过滤、调温、调湿后引入到房间内的设备，使用新风机组可以保持室内气压比室外高，始终处于正压状态，其主要用于一些特殊场所或者对新风量有很高要求的场所；由于新风机组是直接处理室外的高温空气，其蒸发器、冷凝器、压缩机等空调关键部件选型都会比较大，相对产品成本较高，售价也就较贵。\x0d\而普通的舒适性空调机组是循环多次处理室内空气，相对而言对于空气过滤、调温的要求会低很多，因为多次循环的封闭室内空气的空气质量会好很多且室内空气的温度会逐步降低，空调的换热负荷逐渐变小。\x0d\使用普通舒适性空调的时候要求关闭门窗，定时打开门窗通风换气。
